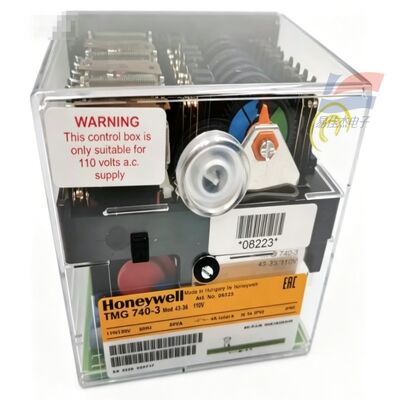

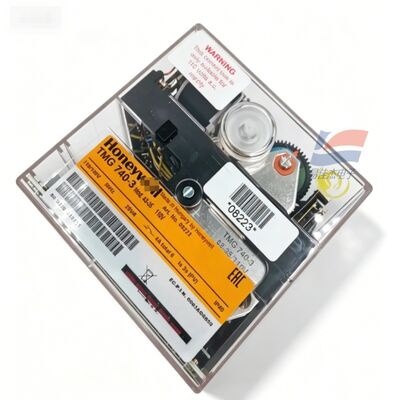

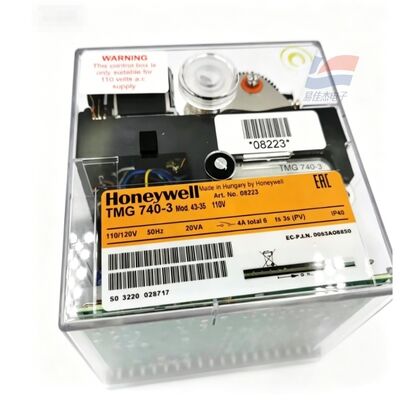

YJJ TMG740-3 TMG 740-3 사트론적 연소 컨트롤러 연료 연소 장치의 발화 프로그램 컨트롤러

제품 설명:

YJJ TMG 740-3 연료 버너용 Satronic 연소 컨트롤러 점화 프로그램 컨트롤러

특징:

I. 원래 공장 기본 정보

TMG740-3은 안전 프로그래밍 가능 제어 박스를 갖춘 고출력 강제 공기 유형 이중 목적 오일-가스 연소 컨트롤러입니다. 업계에서는 흔히 연소 컨트롤러/점화 프로그램 컨트롤러라고 부릅니다.

전체 모델 세분화 및 분류

전체 모델 형식: TMG 740-3 Mod.XX-XX, 여기서 Mod는 타이밍 매개변수를 나타냅니다. 주류 3가지 상용 사양은 다음과 같습니다.

Mod.32-32 주문 번호: 08211U

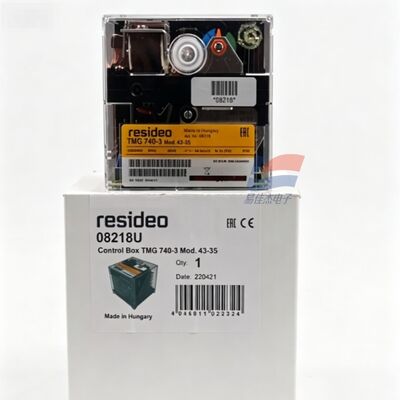

Mod.43-35 주문 번호: 08218U(최대 수량까지 시장에 재고 있음)

Mod.13-53 주문 번호: 08223U

제품 포지셔닝

중대형 전력 단일 단계/2단계 화재, 비례 조절 가스/연료 이중 연료 연소 기계, 열기 직접 연소 히터에 적합합니다. 유럽 ​​EN298 연소 안전 표준을 준수하는 강제 송풍기 유형입니다.

상태 설명

II. 핵심 전기 및 타이밍 기술 매개변수

1. 전원 사양

작동 전압: AC220~240V(-15%~+10%), 50Hz(40~60Hz와 호환 가능)

전체 소비 전력: 약 15VA

퓨즈: 10A 패스트 블로우 / 6A 슬로우 블로우

단일 단자의 최대 출력 전류: 4A, 기계의 총 출력: 6A

보호등급 : IP44, 설치환경온도 : -20℃ ~ +60℃

전체 기계 중량(베이스 포함): 1100g

2. 화염감지 호환성(3종 감지기 공통) 표

검출 방식 트리거 감도 배선 거리 상한

이온 프로브 이온화 1.6μA 일반 와이어 50m / 쉴드 와이어 100m

UV 자외선 광전관 70μA 일반선 100m / 실드선 200m

적외선 IR 깜박임 프로브 5μA(2개의 LED 조명이 켜진 임계값) 이온 프로브와 동일

3. 교정 순서(Mod. 43-35 주류 모델)

사전 송풍 시간: 43초(완전 개방형 공기 댐퍼를 사용한 강제 환기)

사전 점화 시간: 고정 3초

안전 밸브 안전 감지 간격: 5초(안전 점화 창, 고장 시 타임아웃으로 기계 잠김)

잠금 오류: 화염 손실, 공기 압력 부족, UV 프로브 오류가 모두 자동으로 잠기고 수동으로 재설정해야 함

4. 하드웨어 구조

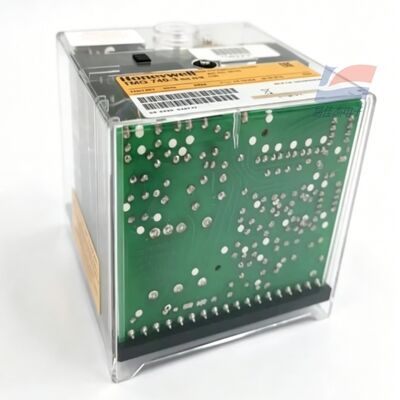

투명한 난연성 케이스, 플러그인 베이스 단자대

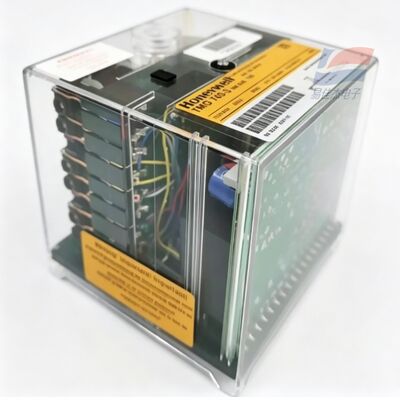

내부 동기 모터 캠 타이밍 메커니즘, 캠 스위치 16개, 변압기, 오류 상태 LED 표시기(5개 화염 강도 표시 레벨)

재설정 버튼 + 오류 경보 표시등이 있는 전면 패널, 공기 압력 스위치, 점화 모니터링 로직용으로 하단 점퍼 구성 가능

III. 적용 가능한 장비 시나리오

산업용 고출력 가스/연료 버너, 보일러, 증기 발생기

페인트 건조 열풍로, 직화 공기 히터

2단화재/비례조절 산업용 가열설비, 가마열처리설비

이중 연료 이중 가스 연소 장치
