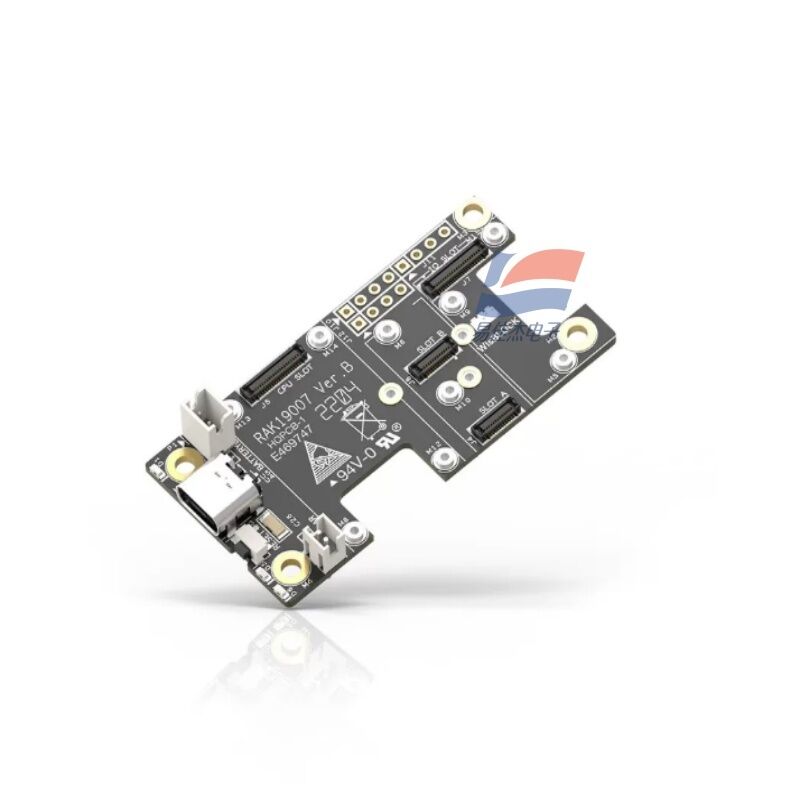

YJJ RAK19007 WisBlock 기본 위원회 2세대 - 평가 위원회 기본 모듈 개발 위원회

제품 설명:

YJJ RAK19007 WisBlock 베이스 보드 2세대 - 평가 보드 베이스 모듈 개발 보드

특징:

I. 기본 개요
RAK19007은 기존 RAK5005-O를 대체하는 2세대 RAK WisBlock 범용 평가 보드/기본 개발 보드입니다. WisBlock 코어 컨트롤러, 다양한 센서, GNSS 포지셔닝, IO 확장 모듈을 호스팅하고 전원 공급 장치, 충전, 직렬 포트 및 버스 확장 기능을 제공하는 데 사용되는 전체 LoRaWAN 모듈형 IoT 솔루션의 캐리어입니다. 신속한 프로토타입 개발 및 실외 저전력 노드를 위한 표준 기반입니다. RAK와이어레스... .
II. 핵심 하드웨어 매개변수
1. 물리적 크기 및 구조
크기: 60mm × 30mm, 초박형 컴팩트 PCB
설치: M2.5 나사 고정 구멍 4개, 인클로저에 직접 설치 가능

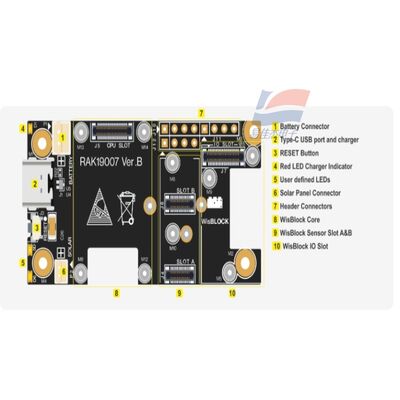

슬롯 레이아웃:
CORE 슬롯(40핀): 경로 1개, WisBlock 코어 모듈 설치(예: RAK4631, RAK11200, RAK3172 등 LoRa 코어)
센서 슬롯 A/B/C: 3개 경로, 표준 10mm 소형 센서 모듈 지원(온도 습도, 가스, 광전자, 가속도 등)
슬롯 D(대형 슬롯): 경로 1개, 23mm 대형 모듈(GNSS 포지셔닝 RAK12500, 4G/NB-IoT 셀룰러 모듈)과 호환 가능
2세대 최적화: 슬롯 D에 삽입된 GNSS 모듈은 다른 센서 위치를 점유하지 않아 1세대의 공간 충돌 문제를 해결합니다. RAK와이어레스...
설치 방법: 모듈은 베이스 플레이트의 상단과 하단에 어느 방향으로든 장착할 수 있습니다.
2. 전원 공급 시스템(핵심 장점)
다중 전원 공급 장치 입력
USB-C 5V: 프로그램 다운로드, 직렬 포트 디버깅, 리튬 배터리 충전
BAT 패드: 3.7V 단일 리튬 폴리머 배터리 전원 공급 장치
태양광 패드: 5V 태양광 패널 입력, 실외 독립형 자체 충전
내장형 리튬 배터리 충전 관리 칩, 가득 차면 자동으로 충전 중지
2개의 3.3V 전원 출력:
VDD: 상시 전원 공급, Core 메인 제어에 지속적으로 전원 공급
3V3_S: 소프트웨어 비활성화 가능(IO2 핀으로 제어), 4개의 센서 슬롯에 독립적으로 전원 공급, 주변 장치 차단을 통해 절전 중 전력 소비 대폭 감소
3.3V 전압 조정을 위한 최대 출력 750mA로 여러 센서의 동시 작동 요구 사항 충족
극도로 낮은 수면 정적 전력 소비로, 야생에서 배터리를 사용하는 장기 모니터링 노드에 적합
3. 인터페이스 리소스
USB Type-C: 펌웨어 굽기, 직렬 포트 로그, 충전을 모두 하나로
외부 확장 핀(2.54mm): BOOT 다운로드 버튼 리드, 다중 GPIO, 하드웨어 I2C, 하드웨어 UART, 외부 장치와 외부 연결 가능(LTH-1550-01 광전 스위치, 릴레이, 디스플레이)
보드 장착 버튼: 재설정 버튼, BOOT 부팅 버튼
버스: 베이스 플레이트 내부의 통합 I2C/SPI/UART 버스, 모든 슬롯이 자동으로 서로 통신하므로 수동 배선이 필요하지 않습니다.
4. 환경 사양
작동 온도: -40℃ ~ +85℃, 산업 등급의 넓은 온도
호환 가능한 개발 환경: Arduino IDE, PlatformIO, RUI3, ESP-IDF/nRF SDK
환경 보호 표준: RoHS
III. 핵심 기능 및 사용법
1. 신속한 LoRaWAN 사물인터넷 프로토타입 평가(주요 목적)
WisBlock Core(RAK4631/RAK3172)와 결합하여 저전력 광역 모니터링 노드를 신속하게 구축하므로 전원 공급 장치, 충전, 센서 어댑터 보드, 플러그 앤 플레이를 설계할 필요가 없습니다.
환경 모니터링: 온도 습도, 기압, CO2, 가스 센서 조합
자산 위치: D 슬롯에 실외 추적기로 사용되는 GNSS 모듈 삽입
산업 컬렉션: 광전 스위치, 진동, 액체 레벨 센서 데이터 보고 게이트웨이

명세서:
