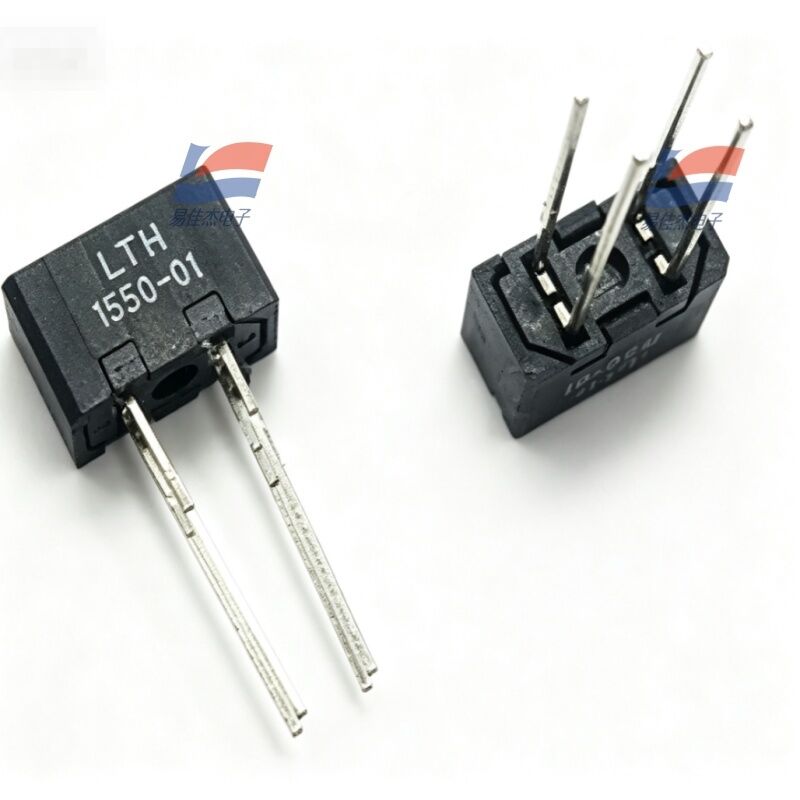

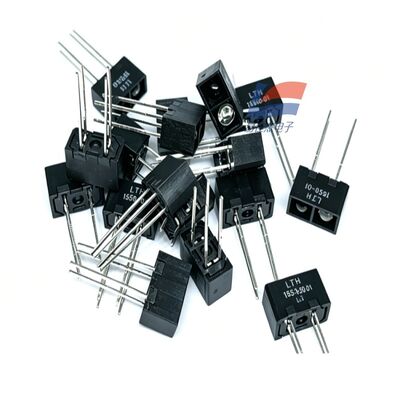

YJJ LTH-1550-01 광전 센서 광전 스위치 반사 광전 스위치

제품 설명:

YJJ LTH-1550-01 광전 센서 - 광전 스위치 - 반사형 광전 스위치 - 자동화 장비에 사용

특징:

I. 기본 제품 정보
브랜드: LITEON(대만 원래 공장)
모델: LTH-1550-01
유형: 반사형 광전 센서(반사형 광전 차단기)
패키지: DIP4 표면 실장 4핀, 표준 2.54mm 피치
표준 감지 거리: 3.81mm(최적 감지 범위)
인증: RoHS 환경 표준 준수, 산업/소비자 전자 제품에 적합
II. 내부 구조 원리
하나의 장치에 두 가지 구성요소 통합:
940nm 적외선 방출 LED(적외선 방출)
NPN 포토트랜지스터(반사된 적외선 수신)
방출창과 수신창은 같은 방향으로 나란히 배열되어 있습니다. 물체가 3.81mm 감지 범위에 들어가면 적외선이 수신관에 반사되고 트랜지스터가 전도되고 레벨이 변경되어 비접촉 유무 감지가 달성됩니다. 검은색 쉘에는 차광 구조가 있어 환경의 미광 간섭을 방지합니다.
III. 핵심 전기 매개변수
정격 값 제한
테이블
매개변수 사양
최대 60mA인 경우 LED 순방향 전류
LED 역전압 Vr 5V
LED 순방향 강하 Vf 일반 1.2V
광트랜지스터 컬렉터 전류 Ic 최대 20mA
콜렉터-이미터 전압 Vceo 30V
작동온도 -25℃ ~ +85℃
보관온도 -55℃ ~ +110℃
전기적 특성
현재 전송 비율 CTR: 50% ~ 600%
응답속도가 빨라 고속카운터, 위치검출에 적합
NPN 컬렉터 개방 루프 출력은 단일 칩 마이크로컨트롤러 IO와 직접 쌍을 이룰 수 있습니다.
IV. 4핀 정의(아래에서 본 인쇄된 문자, 왼쪽에서 오른쪽으로 핀)
핀 1: LED 양극(LED+)
핀 2: LED 음극(LED- / GND)
핀 3: 광트랜지스터 이미터(E, 공통 접지 GND)
핀 4: 광트랜지스터 컬렉터(C, 신호 출력)
간단한 배선 방식(ESP32 / 단일 칩 마이크로컨트롤러 일반)
LED + 220Ω 전류 제한 저항에 3.3V/5V로 연결됨; LED - GND에 연결됨
광트랜지스터 E는 GND에 연결됨; 10K 저항 풀업으로 IO에 연결된 컬렉터 C
물체가 접근하면 IO는 낮은 레벨을 출력합니다. 어떤 물체도 높은 수준이 아니다
V. 제품 핵심 장점
통합된 공장 보정, 광선 경로 수동 조정 필요 없음, 플러그 앤 플레이
기계적 접촉이 없으며 수명이 기계식 마이크로스위치를 훨씬 초과합니다.
컴팩트한 크기, PCB 표면 실장, 소형 장치의 내부 설치에 적합
검정색 음영 쉘, 실내 조명, 약한 자연광에서는 트리거되지 않음
넓은 온도 범위에서 작동, 산업 장비, 사무 장비, 소형 가전 제품과 호환 가능
6. 일반적인 애플리케이션 시나리오
사무기기 : 프린터/복사기의 용지 감지, 용지 카운팅, 용지 걸림 감지
자동화 장비: 소규모 조립 라인의 유무 감지, 한계 위치 감지
스마트 하드웨어: 보관함 문 감지, 쓰레기통 뚜껑 열림 감지, 간단한 액체 수위 감지
금융장비 : ATM, 금전등록기, 지폐인식, 지폐계산
