제품 상세 정보:
|
| 해결: | 16비트 | 저속 8SPS: | 주전원 노이즈 억제에 최적 |
|---|---|---|---|
| 전원 전압: | 2.0V ~ 5.5V | 연속 변환 모드: | 일반 150μA |
| 일반적인 전력 소비: | 0.3mW | 입력 아날로그 전압 범위: | 0V ~ VDD |
| X2QFN-10(IRUGR): | 2.0mm × 1.5mm × 0.4mm | SOT-10(DYN): | 2.9mm × 2.8mm × 0.6mm |
| 강조하다: | YJJ ADS1115 16비트 ADC 모듈,고정도 아날로그-디지털 변환기,4채널 ADC 개발 보드 |
||
제품 설명:

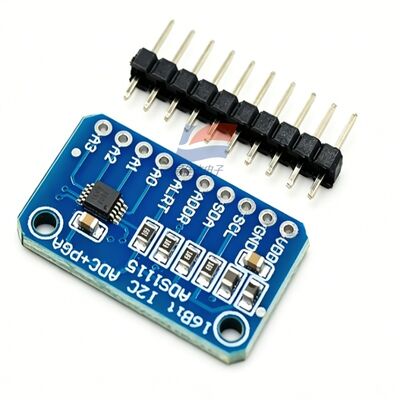

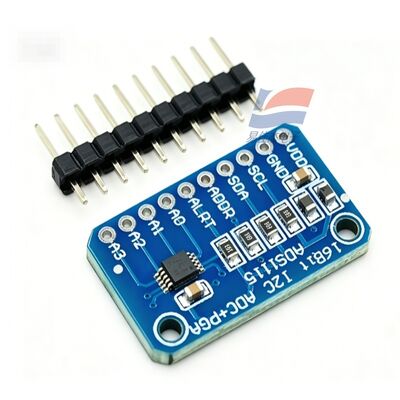

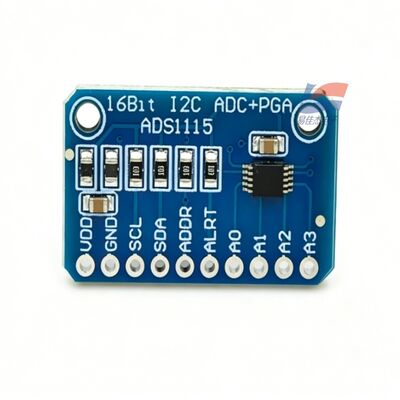

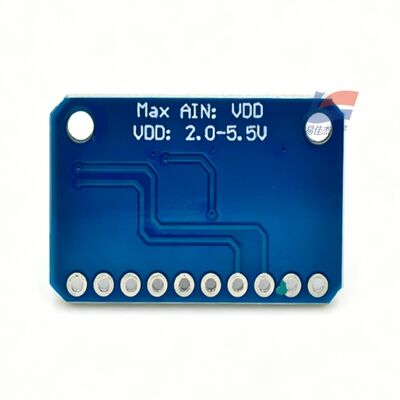

YJJ ADS1115 16비트 고정밀 아날로그-디지털 컨버터 ADC 개발 보드 모듈 4채널
특징:
해상도: 16비트, 데이터 손실 없음
최소 LSB 전압(PGA = 16, FS = ±0.256V): 8μV
INL 적분 비선형성: ±0.5 LSB
CMRR 공통 모드 거부율: DC 일반 100dB, 50/60Hz 주 주파수 105dB(저속 8SPS 모드)
이득 온도 드리프트: 5~7ppm/℃
낮은 드리프트 내부 레퍼런스 내장, 외부 레퍼런스 소스 불필요
8SPS / 16SPS / 32SPS / 64SPS / 128SPS(기본값) / 250SPS / 475SPS / 860SPS(최대)
저속 8SPS: 주전원 노이즈 억제에 최적
고속 860SPS: 빠른 동적 신호 획득
Ⅷ. 전력 공급 매개변수
전원 공급 전압(아날로그/디지털 동일 전압): 2.0V ~ 5.5V, 3.3V/5V 마이크로컨트롤러와 호환 가능
작동 전류:
연속 변환 모드: 일반 150μA
단일 변환 절전 모드: 변환 완료 시 자동 전원 꺼짐, 전체 장치의 평균 전력 소비가 매우 낮음
일반 전력 소비: 0.3mW
입력 아날로그 전압 범위: 0V ~ VDD(단일 종단)
Ⅸ. I2C 디지털 인터페이스
표준 I2C 호환, 최대 속도 400kHz
4개의 하드웨어 선택 가능 주소(VDD/GND/SDA/SCL 스위치에 연결된 ADDR 핀), 단일 버스에 최대 4개의 ADS1115 칩 연결 가능
내장형 디지털 비교기: 조정 가능한 상한 및 하한 임계값, ALERT 핀 인터럽트 출력, 과전압/저전압 트리거 시 MCU 웨이크업
X. 패키지 크기(3가지 주류 표면 실장 유형)
X2QFN-10(IRUGR): 2.0mm × 1.5mm × 0.4mm, 초소형, 웨어러블/마이크로 센서
SOT-10(DYN): 2.9mm × 2.8mm × 0.6mm, 일반 표면 실장
VSSOP-10(IDGSR): 3.0mm × 4.9mm, 수동 납땜에 적합
XII. 운영 환경
작동 온도: -40℃ ~ +125℃
보관온도 : -60℃ ~ +150℃
습도: 0~95% RH, 결로 없음
RoHS 준수
XIII. 주요 내장 기능
내부 고정밀 전압 레퍼런스
내부 클록 발진기, 외부 수정이 필요 없음
마이크로볼트부터 5V까지의 넓은 신호를 포괄하는 프로그래밍 가능 이득 PGA
4채널 아날로그 멀티플렉서 MUX
디지털 전압 비교기 + 인터럽트 출력
단일 변환 절전 모드, 배터리 구동 노드에 선호
명세서:
| 전원공급장치 | DC19.2~28.8V |
| 산출 | SPDT(상시 열림 + 상시 닫힘) |
| 접점 용량 | 1A/250VAC |
| 전력 소비 | 80mA 이하 |
| 연결 | M12×1 5핀 직선 삽입 |
![]()
