YJJ WisLink PLC LX200V30 평가판 PLC + LoRa 하이브리드 네트워킹용 전력 라인 통신 (PLC) 모듈

제품 설명:

YJJ WisLink PLC LX200V30 평가 보드 - PLC + LoRa 하이브리드 네트워킹용 전력선 통신(PLC) 모듈

특징:

I. 제품 개요
1. 코어 모듈 LX200V30
메인 제어 SoC: Qualcomm QCA7420 광대역 전력선 캐리어 칩
변조 방법: OFDM 직교 주파수 분할 다중화
표준 프로토콜: IEEE1901, HomePlug AV 국제 범용 PLC 광대역 표준
전송 매체: 전력선, 연선, 동축 케이블, 세 가지 매체 모두 호환 가능
동반 EVB: 신속한 테스트, 프로토타입 개발 및 솔루션 검증에 사용되는 WisPLC PRO 평가 보드(LX200V30 EVB)
II. RF 및 통신 성능 매개변수
물리 계층 속도
최대 PHY 속도: 500Mbps; 실제 비즈니스 처리량 약 400~460Mbps(RAKwireles...)
작동 주파수 대역
2~68MHz(CATV 유선 텔레비전 대역과 호환 가능, 간섭 없음); 일반적으로 간섭을 줄이기 위해 2~30MHz를 권장합니다(Rakwireles...)
전송 거리(이상적인 배선 환경)
AC 전력선: 최대 300m
연선(전화선/네트워크 케이블): 최대 600m
동축 케이블: 최대 2000m(RAKwireles...)
네트워크 구성 기능
단일 네트워크 최대 7개의 LX200V30 모듈 장착 가능, 자동 네트워크 연결, 제로 구성 전원 켜기 준비
보안 암호화
데이터 도청, 변조를 방지하기 위한 내장형 128비트 AES 하드웨어 암호화(RAKwireles...)
간섭 방지
산업용 등급 C4 전자기 호환성, 주파수 변환기, 용접 기계, 모터 등과 호환 가능. 강력한 소음 전원 공급 장치 시나리오; 낮은 지연 지터 < 1.8ms

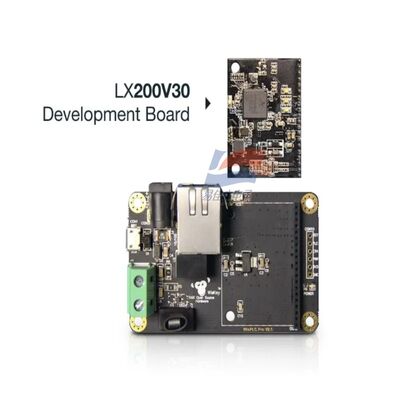

III. 하드웨어 모듈 사양(LX200V30 모듈)
크기: 40mm × 30mm, 표준 스탬프 핀 모듈
인터페이스 버스
MII 이더넷 인터페이스(MCU/PHY에 연결)
전원 공급 장치, GPIO, 상태 표시 등용 2.54mm 표준 핀 헤더
전원 공급 장치 요구 사항(모듈 측)
듀얼 전원 공급 장치: 3.3V DC(칩 코어) + 12V DC(PLC 라인 드라이브 변압기), 둘 다 동시에 전원을 공급받아야 함
상태 표시기 GPIO
PWR: 전원 표시 등
ETH: 이더넷 링크/데이터 깜박임
PLC: 전력선 연결 / 데이터 깜박임
작동 온도 범위
작동: -40℃ ~ +85℃
보관: -40℃ ~ +85℃
전력 소비
대기: 약 120mA; 완전 부하 전송: 220~280mA; 고부하 방열판 추가 제안

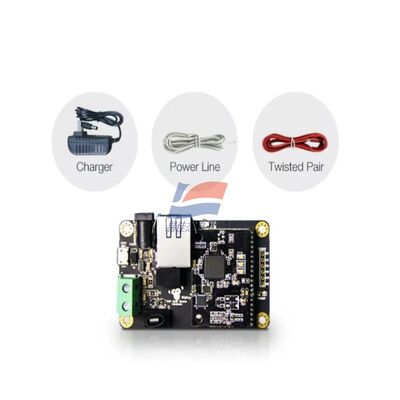

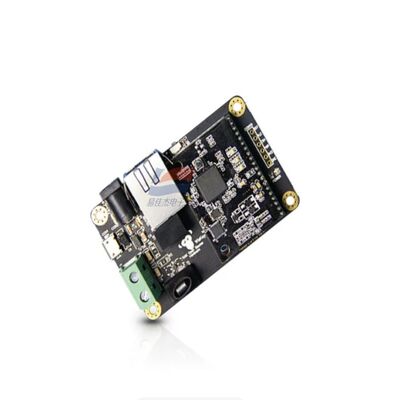

IV. LX200V30 EVB 평가 보드(WisPLC PRO 베이스 보드)의 전체 구성

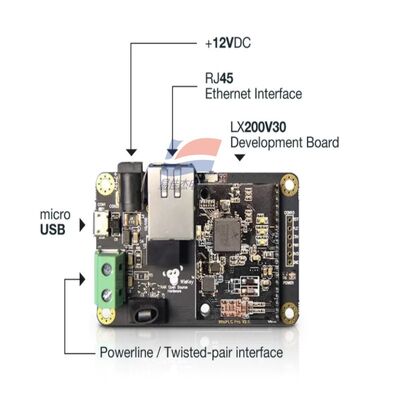

1. 전원 공급 인터페이스(2가지 전원 공급 방법)
DC 직류 소켓: 12V DC 어댑터 입력(권장)
마이크로 USB 5V: 디버깅 전원 공급 장치만 있고 PLC 전체 전력을 구동할 수 없음
베이스 보드 내장 승압 회로는 모듈에 필요한 3.3V + 12V 이중 전원 공급 장치를 자동으로 생성합니다.
2. 외부 비즈니스 인터페이스
RJ45 기가비트 이더넷 포트: 컴퓨터, 게이트웨이, RAK4630/4631 LoRa 노드에 연결
녹색 터미널 블록: 전력선 커플링 출력(220V 유틸리티 전원/저전압 DC 버스 연결)
예약된 연선, 동축 케이블 납땜 소켓, 멀티미디어 전송 직접 테스트 가능
3. 디버그 인터페이스
UART 직렬 포트: wislink-cli 명령줄 도구, 링크 품질 보기, 주파수 대역 수정, OTA 펌웨어 업그레이드
딥 스위치: PLC 주파수 대역, 네트워킹 모드의 퀵 스위치
3색 내장 LED: 실시간 전원, 이더넷, 전력선 링크 상태 표시
4. 기계적 치수 평가 보드 PCB: 약 75mm × 50mm, Φ3 크기의 설치 고정 구멍 4개 포함
일반적인 애플리케이션 시나리오
산업 현장: 기존 전원 케이블을 네트워크 케이블로 교체하고 PLC + LoRa 하이브리드 네트워킹(RAK4630/RAK5146 게이트웨이 사용)을 사용합니다.
태양광/충전소: DC 버스용 고속 데이터 전송
보안 모니터링: 건물 주전원을 사용하여 고화질 카메라 영상 전송
스마트 빌딩, 에너지 모니터링, 스마트 미터, 의료 장비 네트워킹
장비 프로토타입 개발: EVB 평가 보드를 이용한 전력선 통신 솔루션의 신속한 검증
