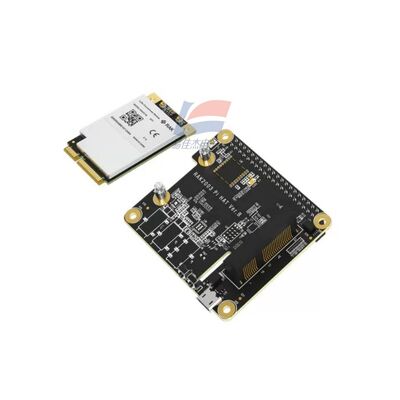

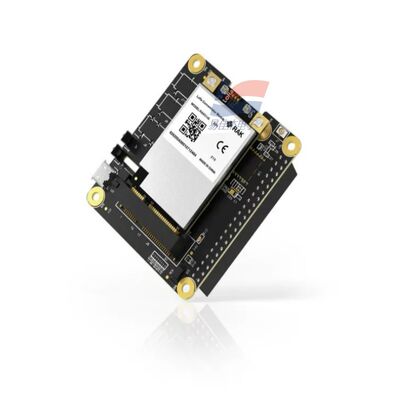

YJJ RAK5146 PiHAT 콘센터 모듈, 센서 데이터 수집을 위한 LoRaWAN에 적합

제품 설명:

YJJ RAK5146 PiHAT 콘센터 모듈, 센서 데이터 수집을 위한 LoRaWAN에 적합

특징:

I. 부품 목록
표준 키트에는 다음이 포함됩니다.
RAK5146 mPCIe LoRa 집중 모듈 (SX1303 베이스밴드)
RAK2287/RAK5146 PiHAT 어댑터 보드 (Raspberry Pi 40Pin HAT)
MHF 로라 내장 안테나
MHF GPS 안테나 (GPS 버전 포함)
구리 기둥, 고정 나사 키트
II. PiHAT 어댑터 보드의 하드웨어 매개 변수
1. 호환되는 라즈베리 파이 모델
라즈베리 파이 3B+/4B (40Pin 표준 핀 헤더), Pi Zero/5과 호환되지 않습니다 (전력 공급 / 핀 차이)
2인터페이스 및 전원 공급
여성 소켓: 40Pin Pi 표준 GPIO
슬롯: 52Pin 미니 PCIe (RAK5146 모듈을 위한 직선 삽입)
전력 변환: 콘센터터 모듈을 위해 5V 라즈베리 파이 입력으로 3.3V에 DC-DC 내장
통신 링크: SPI (데이터 전송), UART (GPS 시리즈 포트), GPIO (리셋 / 대기 제어, PPS 시간 동기화)
3기계적 사양
크기: 65mm × 55mm × 18mm
무게: 22.7g
설치: 라즈베리 파이 위에 쌓인 구리 기둥 4개
III. 코어 RAK5146 SX1303 콘센터 모듈 파라미터
1베이스밴드 라디오 코어
메인 칩: Semtech SX1303 LoRa 게이트웨이 베이스밴드 + SX1250 RF 프론트 엔드 2 조각
채널 탈조달 능력:
8×8 채널 로라 패킷 탐지기
8채널 SF5~SF12 디모들레이션, 8채널 SF5~SF10 디모들레이션
1개의 고속 로라 디모들레이션 (125/250/500kHz) + 1개의 FSK 디모들레이션
최대 16개의 터미널 데이터 패킷의 병행 디모들레이션
2RF 성능
전송 전력: 최대 27dBm
수신 민감도: -139dBm @ SF12, BW125kHz
글로벌 주파수 대역을 지원합니다. 주문할 때 해당 버전을 선택하세요.
CN470 (국내 433/470), EU868, US915, AS923, AU915, KR920, IN865, RU864
안테나 인터페이스: 2개의 UFL/MHF 소켓 (LoRa 안테나 + GPS 안테나)
옵션 기능: LBT 채널 모니터링, 고정밀 미세 시간표 시간표
3GPS (선택)
ZOE-M8Q 멀티 모드 GNSS 내장, 게이트웨이 시간 동기화 및 위치 설정에 대한 출력 PPS 초인 펄스
4전기 전원 공급
모듈 전압: 3.0V ~ 3.6V (3.3V 전형)
전송 중 전력 소비: 510~515mA
수신 대기 상태에서 전력 소비: 70~100mA
작동 온도: -40°C ~ +85°C
5통신 인터페이스
키트는 SPI 인터페이스를위한 PiHAT와 호환됩니다. USB 버전 RAK5146도 선택 가능합니다.
6양식
미니 PCIe 표준 카드 크기, 두께 5.5mm
소프트웨어 및 게이트웨이 배포
공식 사전 컴파일된 이미지: 라스비안 시스템을 기반으로, 로라 패킷 포워더가 내장되어 있습니다
통합 플랫폼: ChirpStack, TTN/TTI, Cloud LoRa, Huawei Cloud IoT 등 표준 LoRaWAN 서버 배포 방법: 이미지를 SD 카드에 기록,주파수 대역 및 서버 주소를 구성하기 위한 SSH 로그인
시간 동기화: GPS PPS 하드웨어 타이밍, GPS가 없습니다, 동기화를 위해 네트워크 NTP를 사용
V. 전형적인 응용 시나리오
공원 / 온실 / 공장 지역 LoRaWAN 로컬 게이트웨이
센서 데이터 수집 (RAK4630/4631 노드와 결합)
