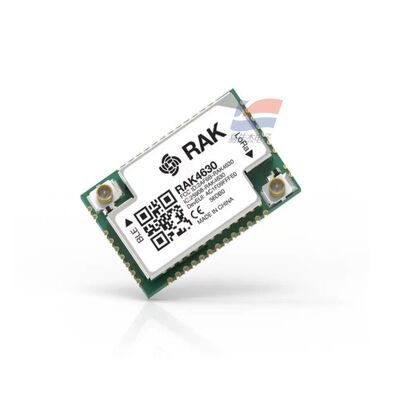

YJJ RAK4630 NRF52840 SX1262 로라완에 사용되는 것은 로라 + 블루투스 모듈입니다.

제품 설명:

YJJ RAK4630 NRF52840 SX1262 로라완에 사용되는 것은 로라 + 블루투스 모듈입니다.

특징:

기본 위치
RAK4630는 내부 nRF52840 (BLE5.0 메인 컨트롤) + SX1262 LoRa 라디오를 갖춘 스탬프 스타일의 SMT 표면 장착 듀얼 모드 모듈입니다.
RAK4631은 기본이 있는 완성된 보드이고, 핵심 칩은 RAK4630입니다. 두 개의 하드웨어 코어는 정확히 동일합니다. 단지 패키지 / 기반이 다릅니다. RAKwireles... .
기본적으로 미리 설치된 RUI3 AT 펌웨어는 복잡한 컴파일 및 개발의 필요 없이 AT 명령어를 전송하기 위해 일련 포트/블루투스 저 에너지 (BLE) 를 지원합니다.
1메인 컨트롤 MCU (BLE 코어 nRF52840)
코어: 하드웨어 FPU를 갖춘 32비트 ARM Cortex-M4F, 부동 소수점 연산
주파수: 64MHz
저장장치: 1MB 플래시 + 256KB 램
보안: 하드웨어 CryptoCell, AES/ECDH/SHA 암호화
주변기기: 32.768kHz RTC, NFC-A 코일, 풀 스피드 USB20
2. BLE 5.0 블루투스 라디오 파라미터 (2.4GHz)
프로토콜 표준: BLE50, BLE Mesh, 장거리 (거리의 거리), 2Mbps 고속, NFC-A를 지원합니다.
주파수 대역: 2402~2480 MHz
전송 전력: -20dBm ~ +4dBm, 4dB 단계 조정
수신 감수성:
1Mbps: -95dBm
125kbps 장거리 모드: -103dBm
속도 기어: 2Mbps / 1Mbps / 500kbps / 125kbps
안테나 인터페이스: 듀얼 IPEX4 소켓 (독립 BLE 안테나, 독립 LoRa 안테나, 50Ω 임피던스)
전형적인 BLE 전력 소비
방송 TX (0dBm) ≈ 4.8mA
대기 수신 ≈ 1mA
전체 장치의 깊은 수면 2.0~4.23μA (RTC 깨어)
3SX1262 로라 라디오 (Sub-GHz 장거리)
밴드 버전의 차이
RAK4630 (L): 433~470 MHz (국내 CN470)
RAK4630 ((H): 779~923 MHz (EU868/US915/AS923)
프로토콜: 로라완 1.0.3, 로라 P2P 포인트에서 포인트
전송 전력: + 22dBm까지 증가
수신 감도: 최소 - 148dBm, 전체 링크 예산 170dB
대역폭: 7.8kHz에서 500kHz까지 조절할 수 있으며, 고정밀 TCXO 온도 보상 결정 오시레이터가 내장되어 있습니다.
로라 전력 소비: 전력 전송 ≈ 14.5mA, 연속 수신 ≈ 14.5mA
4전기 전원 공급 매개 변수
작동 전압: 2.0V ~ 3.6V (리?? 배터리 3.7V 시스템, 직접 공급 5V)
권장 전원 공급: 3.3V LDO / 3.7V 리?? 배터리
잠자기 전류: 전형적인 4.23μA, 최소 2.0μA (RTC 타이밍 깨어)
피크 전류: 로라 전력 전송 ≈ 14.5mA, BLE 피크 < 5mA
USB: VBUS 5V 프로그래밍, 전원 공급 디버깅을 위해만, 전체 장치의 장기 전원 공급을 위해 아닙니다.
5하드웨어 인터페이스 (44pin 스탬프)
일련 포트: 2개의 하드웨어 UART (AT 명령어, 센서 통신)
I2C: LOX-02 산소 센서, MPXHZ6115 압력 센서와 호환되는 I2C 2 그룹
SPI: 고속 SPI (외부 플래시, 디스플레이)
ADC: 3개의 12비트 아날로그 입력 (배터리 전압, 아날로그 센서 수집)
GPIO: 8 일반 용도 IO, 외부 인터럽트 웨이크업을 지원합니다
USB: 마이크로 USB 신호 패드
NFC: NFC 안테나 핀 리드 아웃
디버깅: SWD 다운로드 디버깅 인터페이스
6기계적 차원 및 환경
형태: 스탬프 SMT 표면 장착 모듈 크기: 15mm × 23mm × 3mm
핀: 44핀 포스팅 패드, 표면 장착 용접
작동 온도: -40°C ~ +85°C
저장 온도: -40°C ~ +85°C
습도: 0 ~ 95% RH, 응축이 없습니다.
VIII. 펌웨어 및 개발
기본 펌웨어: RUI3, 완전 기능 AT 명령어 세트 (UART/BLE/USB가 전송될 수 있다)
2차 개발: 사용자 정의 펌웨어에 대한 Arduino, PlatformIO, RUI3 API를 지원합니다.
OTA 업그레이드: BLE 무선 OTA, USB 로컬 기록
인증: CE, FCC, RoHS, KC 준수
전형적인 응용 프로그램
배터리로 작동하는 센서 노드 (산소 / 압력 센서와 결합), 농업 온실 모니터링, 산업용 저전력 수집, 휴대용 휴대용 장치,BLE 이동 전화 로컬 구성 + LoRa 장거리 업로드, IoT 저전력 게이트웨이 하위 노드
