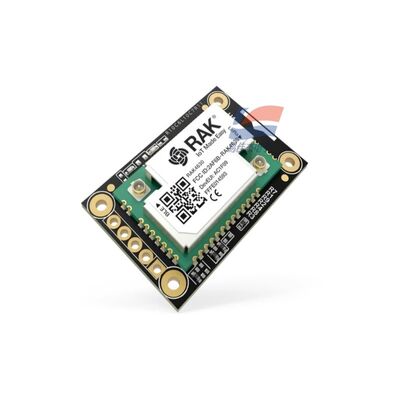

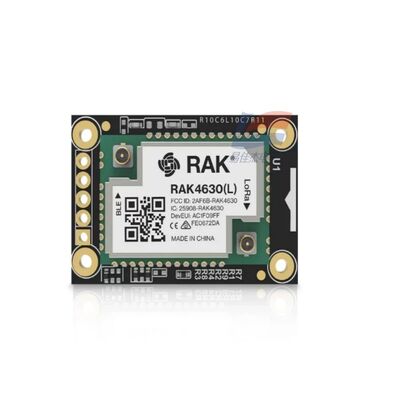

YJJ RAK4631 노르딕 NRF52840 BLE 코어 모듈 산업용 저전력 모니터링을 위해 LoRa SX1262를 지원합니다.

제품 설명:

YJJ RAK4631 Nordic NRF52840 BLE 코어 모듈은 산업용 저전력 모니터링을 위해 LoRa SX1262를 지원합니다.

특징:

RAK4631 WisBlock 듀얼 모드 코어 모듈 전체 매개변수 설명
모듈 포지셔닝: nRF52840 BLE5.0 + SX1262 LoRaWAN 통합 WisBlock 코어 보드는 표준 버전 RAK4631(외부 안테나 IPEX 소켓) 및 RAK4631-R(내장 안테나 + RUI3 펌웨어)로 구분되며 하드웨어는 펌웨어만 다를 뿐 완전히 동일합니다. RAK와이어레스...
1. 메인 제어 MCU(BLE Core nRF52840)
코어: 32비트 ARM Cortex-M4F, 부동 소수점 연산을 위한 하드웨어 FPU 포함
주파수: 64MHz
저장 공간: 1MB 플래시 + 256KB RAM
보안: CryptoCell 암호화 장치 내장, AES, ECDH, SHA 등 하드웨어 암호화 지원
보드 주변 장치: 32.768kHz RTC 수정 발진기, NFC-A 태그 코일, 전속 USB2.0 장치/OTG Nordic Sem...
2. BLE 5.0 무선 키 매개변수(2.4GHz)
프로토콜 스택: BLE 5.0(BLE 메시, 장거리, 2Mbps 고속), NFC-A, Zigbee/Thread와 호환 가능
전송 전력: -20 ~ +4dBm, 4dB 단계 조정 가능
수신 감도:
1Mbps BLE: -95dBm
125kbps 장거리 모드: -103dBm
속도: 2Mbps / 1Mbps / 500kbps / 125kbps
안테나:
RAK4631: IPEX4 외부 2.4G 안테나 소켓
RAK4631-R: PCB 보드 내장 BLE 안테나
BLE 일반 전력 소비:
BLE 브로드캐스트 TX(0dBm): ~4.8mA
BLE 대기 수신: ~1mA
딥 슬립: 2μA(전체 시스템)
3. LoRa SX1262 무선 매개변수(Sub-GHz)
주파수 대역 버전 차별화:
RAK4631(L): 433~470MHz(중국 433M)
RAK4631(H): 779~923MHz(EU868/US915/AS923)
프로토콜: LoRaWAN 1.0.2/1.0.3, LoRa 지점 간 P2P
전송 전력: 부스트 모드 최대 + 22dBm
수신 감도: 낮음 ~ - 148dBm, 링크 버짓 170dB
대역폭: 7.8kHz ~ 500kHz 조정 가능, 내장형 TCXO 온도 보상 수정 발진기(넓은 온도 안정성)
LoRa 전력 소비:
22dBm 전송: ~14.5mA
수신 모니터링: ~14.5mA
전체 기계 2μA와 동일한 절전 모드
4. 전력 공급 매개변수
작동 전압: 2.0V ~ 3.6V(리튬 이온 배터리 3.7V 시스템, 직접 5V 전원 공급 불가)
권장 전원 공급 장치: 3.3V / 3.7V 리튬 이온 배터리(WisBlock 베이스보드 충전 관리와 일치)
절전 전류: 일반 2.0μA(RTC 타이밍 웨이크업, 최소 1.2μA)
피크 전류: LoRa 최대 전력 전송 ≒ 14.5mA, BLE 피크 < 5mA
베이스보드 확장 전원 공급 장치: 베이스보드는 마이크로 USB 5V 입력을 지원하고 리튬 이온 배터리 충전(최대 350mA) V. 하드웨어 인터페이스(WisBlock 베이스에 연결됨)
직렬 포트: UART 채널 2개(AT 명령 지원, 센서 통신)
I2C: 표준 I2C 버스, 온도 및 습도 센서, 산소 센서, 압력 센서와 호환 가능
SPI: 고속 SPI(플래시, 디스플레이에 연결 가능)
ADC: 다중 12비트 아날로그 입력(배터리 전압 수집, 아날로그 센서)
GPIO: 다중 범용 디지털 I/O, 외부 인터럽트 웨이크업
USB: 프로그래밍, 직렬 포트 로그, OTG에 사용되는 Micro-AB 전속 USB
디버깅: SWD 다운로드 디버깅 인터페이스
확장 NFC: IO 모듈을 통해 NFC 핀 RAKwireles...
6. 기계적 치수 및 환경
크기 : 20mm × 30mm, 두께 약 3mm
무게: 약 4g(안테나 제외)
고정: Φ1.5mm 설치 구멍 2개, WisBlock 베이스에 나사 고정
작동 온도: -40℃ ~ +85℃
보관 온도: -40℃ ~ +85℃
습도: 응축 없는 0~95% RH
Ⅶ. 펌웨어 및 개발 방법
RAK4631(원본 버전): Arduino BSP, PlatformIO, Zephyr RTOS 개발
RAK4631-R: 사전 설치된 RUI3 로우 코드 펌웨어, AT 명령 지원, API 보조 개발, BLE/USB/UART가 모두 AT 명령 실행 가능
OTA: BLE 무선 업그레이드, USB 펌웨어 업그레이드 지원
인증: FCC/CE/RoHS 준수 인증 RAKwireles...
Ⅷ. 일반적인 애플리케이션 시나리오


명세서:
