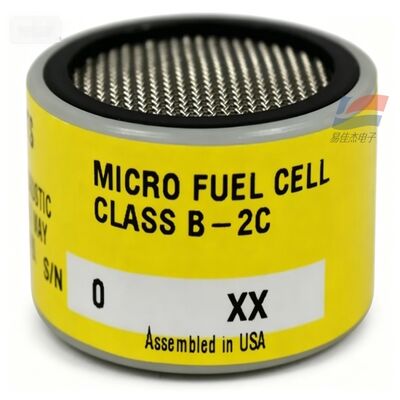

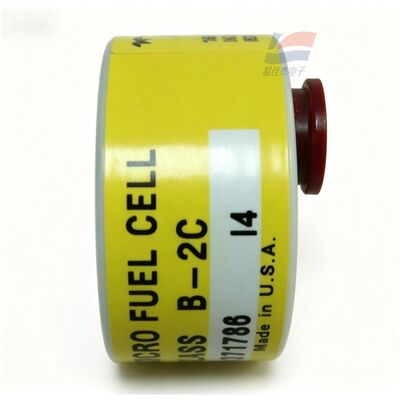

YJJ C06689-B2C 반도체 전자 제조용 B-2C 클래스 0-10ppm 추적 산소 센서

제품 설명:

YJJ C06689-B2C 클래스 B-2C 0-10ppm 반도체 전자 제조용 미량 산소 센서

특징:

I. 기본 제품 정보

원래 부품 번호: C06689-B2C, 내부 모델: CLASS B-2C

작동 원리: 밀봉된 일회용 마이크로 연료 전지(전기화학적 산소 배터리), 내부 15% KOH 전해질, 이중 전극 구조, 샘플 가스의 산소가 산화 환원 반응을 거쳐 선형 전류 신호를 출력합니다.

핵심 차이점(A2C와의 주요 차이점)

B2C: CO2 배경이 없는 가스(불활성 가스, 탄화수소 혼합물)에만 적용 가능하며 고농도 CO2 환경에서는 드리프트 및 오류가 발생합니다.

A2C(C06689-A2C): 0.1% ~ 100% CO₂를 함유한 가스에서 작동해야 하며 B2C와 교환할 수 없습니다.

텔레다인 A..

II. 핵심 기술 사양

1. 측정 범위

표준 범위: 0~10ppm 미량 산소(PPM 수준 미량 산소 감지)

검출 하한: ppb 수준의 잔류 산소를 안정적으로 검출할 수 있어 고순도 가스의 미량 불순물 모니터링에 적합합니다. 빠른 시간...

동일한 시리즈의 초저범위 모델: B2CXL(C06689-B2CXL), 최소 0~1ppm, 초순수 불활성 가스용

2. 환경 및 전기적 특성

작동 온도: 0℃ ~ +50℃

습도 조건: 0~99% RH, 결로 없음

압력: 상압 ±10%, 고압 충격 없음

출력 특성: Teledyne의 전체 범위 3000/3110/INSTATRACE 시리즈 추적 산소 분석기와 호환되는 선형 전류 출력, 전용 소켓 연결, 핀에 직접 납땜할 수 없음

T90 응답 시간: 약 35~40초, 안정적인 미량 산소 감지, 작은 드리프트

3. 수명 및 보증

원래 공장 보증: 6개월

일반 수명: 고순도 불활성 가스 조건, 약 9~12개월; 공기, 고산소 환경에 자주 노출되면 수명이 크게 단축됩니다.

배터리의 빠른 소모

III. 핵심 제품 특징

CO2 없는 조건을 위한 특수: CO2 없는 고순도 공정 가스용으로 설계되었으며 영점 드리프트가 없으며 안정성은 일반 산소 센서를 훨씬 능가합니다.

일회성 유지 관리가 필요 없음: 밀봉된 포장, 물 보충 필요 없음, 교정 유체 없음, 고장 후 직접 교체 가능;

ppb 수준의 고정밀도: 잔류 산소 검출 능력이 매우 낮으며 반도체, 특수 가스의 엄격한 순도 제어 요구 사항을 충족합니다.

선형 출력 안정성: 연간 신호 감쇠 <5%, 24시간 연속 온라인 모니터링에 적합합니다.

원래 미국 수입품으로 Teledyne의 모든 휴대용/데스크탑 추적 산소 분석기와 호환됩니다.

IV. 산업 응용 시나리오(핵심 용도)

1. 반도체 전자제품 제조(주요 응용 분야)

고순도 질소, 아르곤, 헬륨 운반 가스/퍼지 가스 추적 산소 불순물 온라인 모니터링;

웨이퍼 에칭, 패키징, 확산로 불활성 보호 가스 잔류 산소 모니터링을 통해 칩 산화 및 폐기를 방지합니다.

2. 특수가스, 고순도 가스 산업

산업용 고순도 탄소 수소 가스(수소, 에틸렌, 메탄, 아세틸렌) 순도 감지;

희가스(헬륨, 네온, 크립톤) 생산 충전 공정 중 산소 품질 관리를 추적합니다.

3. 태양광 및 리튬전지 신에너지

실리콘 웨이퍼 소결 중 질소 보호 캐빈의 잔류 산소 실시간 감지, 배터리 주입 액체 작업장, 진공 베이킹 시 질소 보호 가스, 불활성 가스 순환 파이프라인 추적 산소 모니터링.

4. 실험실 및 산업 분석 장비

Teledyne INSTATRACE, 3010, 3110 시리즈 추적 산소 분석기 표준 센서 구성 요소;

대학, 제3자 시험기관용 고순도 가스 순도 검출 장비.

5. 화학, 열처리 산업

회수로, 침탄로, 금속 열처리 불활성 보호 가스 잔류 산소 모니터링;

석유화학 합성가스 및 CO2-Free 공정의 파이프라인에서 미량 산소 불순물을 분석합니다.
