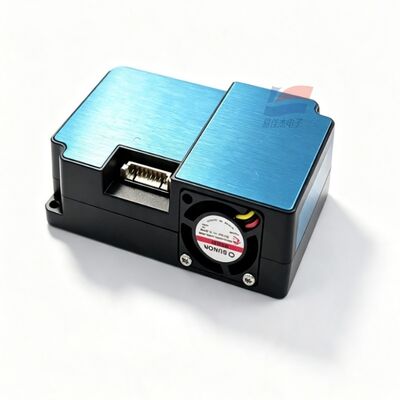

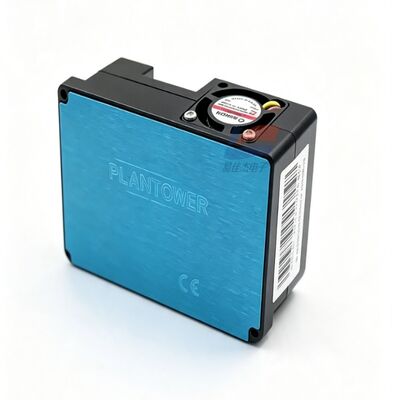

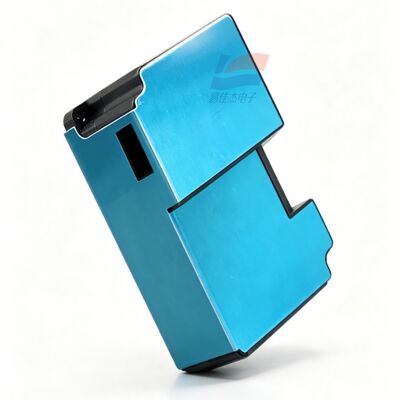

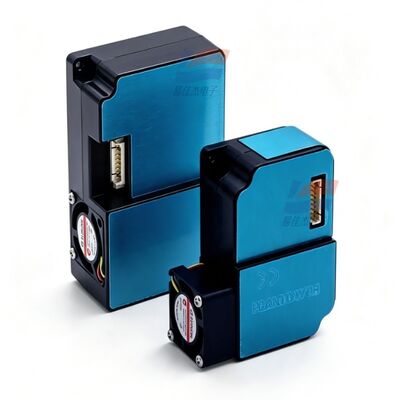

YJJ PMS1003 레이저 PM2.5 PM10 먼지 센서 UART 디지털 공기 입자 감지 모듈

제품 설명:

YJJ PMS1003 레이저 PM2.5 PM10 먼지 센서 UART 디지털 공기 입자 감지 모듈

특징:

I. 제품 소개

PMS1003은 일반적인 레이저 산란 방식의 미세먼지 센서로, 흡입 및 샘플링을 위한 소형 팬이 장착되어 있으며 TTL-UART 디지털 출력을 제공합니다. 0.3 - 10 μm 먼지의 여러 입자 크기 범위를 동시에 감지하고 PM1.0/PM2.5/PM10 농도를 출력할 수 있습니다. 주로 공기 감지 장치, 공기 청정기 및 환경 모니터링 장비 개발에 사용됩니다.

II. 상세 기술 매개변수

표

매개변수 항목 사양 매개변수

감지 원리 레이저 미 산란

해상도 입자 크기 범위 0.3 - 1.0 μm, 1.0 - 2.5 μm, 2.5 - 10 μm

계수 효율 50% @ 0.3 μm; 98% ≥ 0.5 μm

PM2.5 유효 측정 범위 0 - 500 μg/m³

PM2.5 과부하 측정 범위 최대 ≥ 1000 μg/m³

농도 해상도 1 μg/m³

측정 오차 0 - 100 μg/m³: ± 10 μg/m³; 100 - 500 μg/m³: ± 10% FS

단일 샘플링 응답 < 1초; 전체 안정 응답 ≤ 10초

표준 샘플링 공기량 0.1L

전원 공급 전압 DC 4.5 - 5.5V, 일반 5V

소비 전류 ≤ 100mA

대기 절전 전류 ≤ 200μA

통신 인터페이스 TTL-UART (3.3V 레벨), 절전/연속 샘플링 전환

작동 온도 범위 -10°C ~ +60°C

작동 습도 범위 0 - 95% RH, 결로 없음

보관 온도 범위 -40°C ~ +85°C

전체 크기 65 × 42.3 × 23 mm

평균 고장 간격 ≥ 3년

III. 핀 기능

VCC - 5V 전원 공급

GND - 접지

SET - 모드 핀; 연속 샘플링 시 높은 레벨, 절전 및 전력 절약 시 낮은 레벨 RXD

TXD (3.3V 직렬 포트 송수신)

RESET 리셋 핀

IV. 주요 제품 장점

내장 팬으로 능동 흡입, 빠른 감지 응답

다중 입자 크기 먼지량, PM1.0/PM2.5/PM10 질량 농도 출력

절전 모드 및 저전력 소비 지원, 배터리 구동 장치와 호환

마이크로컨트롤러에 직접 연결되는 TTL 직렬 포트, 간단한 개발

V. 산업 응용 목적

가정용 공기 청정기, 신선한 공기 시스템 먼지 모니터링 프로브

실내 공기질 감지기, PM2.5 경보기

스마트 홈, 건물 보안 제어 시스템

작업장 및 공장, 건설 현장 먼지 간이 모니터링 장비

야외 휴대용 환경 감지기, 환경 모니터링 단말기

충전 파일, 제어 캐비닛, 축사 공기 감지
