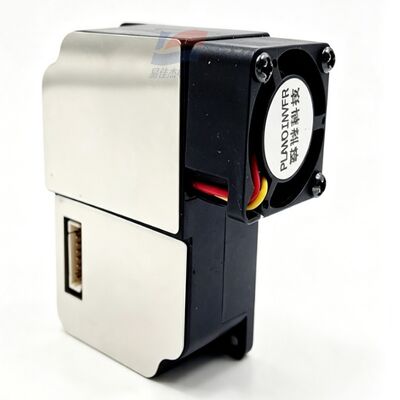

YJJ PMS3003 레이저 PM2.5 PM10 먼지 센서 UART 디지털 입자 감지 모듈

제품 설명:

YJJ PMS3003 레이저 PM2.5 PM10 먼지 센서 UART 디지털 입자 감지 모듈

특징:

I. 제품 소개

PMS3003는 세 번째 세대의 레이저 산란형 먼지 센서이며, 소형 공기 흡수 팬이 장착되어 PM1를 출력합니다.0PM2입니다.5, PM10 질량 농도와 TTL-UART 시리즈 포트를 통해 여러 크기의 입자 수. PMS1003와 비교하면 금속 보호 껍질로 간섭 방지 및 안정성을 향상 시켰습니다.,실내 및 실외 공기 품질 장비 개발에 적합합니다.

II. 전체 기술 매개 변수

표

매개 변수 항목 사양 세부 정보

탐지 원리 레이저 미 스캐더

입자 크기 범위 0.3 ~ 1.0 μm, 1.0 ~ 2.5 μm, 2.5 ~ 10 μm

입자 계산 효율 50% @ 0.3 μm; 98% ≥ 0.5 μm

PM2.5 표준 범위 0 ~ 500 μg/m3

과부하 측정 상한값 ≥ 1000μg/m3

농도 해상도 1 μg/m3

측정 정확도 0 ~ 100 μg/m3: ± 10 μg/m3; 100 ~ 500 μg/m3: ± 10% FS

단일 샘플링 반응 < 1s; 전체 안정 반응 ≤ 10s

샘플링 공기 흐름 속도 0.1 L/min

전원 공급 전압 DC 4.5 - 5.5V, 전형적인 5V

정상 작동 전류 ≤ 100mA

잠자리 대기 전류 ≤ 200μA

통신 인터페이스 TTL-UART, 보드 속도 9600, 3.3V 수준, 액티브/패시브 읽기 모드를 지원합니다.

작동 온도 -10°C ~ +60°C

저장 온도 -40°C ~ +85°C

작동 습도 0~95% RH (집화 없이)

크기는 65 × 42.3 × 23mm

실패 사이의 평균 시간 ≥ 5 년

III. 8Pin Pinout 정의

VCC: 5V 전원 공급

GND: 지상

SET: 모드 핀; 높은 수준 = 연속 샘플링, 낮은 수준 = 수면 전력 절약

RXD: 센서 시리즈 포트 수신

TXD: 센서 시리즈 포트 전송

리셋: 모듈 리셋 핀

78. 사용하지 않은 핀

IV. 제품 장점

3세대 주 제어 칩, PMS1003보다 작은 장기 이동, 요리 기름과 수증기 간섭에 대한 더 높은 저항성

수면 낮은 전력 소모를 지원합니다, 배터리 전력 휴대용 탐지기에 적합합니다

두 개의 데이터 세트를 출력 할 수 있습니다: 원래 입자 양과 표준 CF 정렬 PM 농도

금속 보호 껍질, 회로 보드의 전자기 간섭을 격리

산업용 용도

공기청정기, 신선기 시스템, 중앙 에어컨 환기 먼지 모니터링 탐사

홈/상업용 PM2.5 공기 질 감지기, 안개 알람

건설용 먼지 모니터링 탐사기, 작업장, 공장, 번식소 공기 모니터링 터미널

스마트 홈, 건물 환기 자동 제어 시스템

차량 공기 탐지기, 휴대용 야외 환경 탐지 장비

전력 인버터, 전기 제어 캐비닛, 온실 온실 입자물질 모니터링
