YJJ PMS9103M 레이저 PM2.5 PM10 먼지 센서 UART 디지털 공기 미립자 감지 모듈

제품 설명:

YJJ PMS9103M 레이저 PM2.5 PM10 먼지 센서 UART 디지털 공기 미립자 감지 모듈

특징:

I. 제품 소개

PMS9103M은 두께가 12mm에 불과한 새로운 초박형 레이저 산란 미립자 센서입니다. 전체 금속 6면 차폐 쉘을 갖추고 있습니다. 마이크로 흡입 팬이 장착되어 있으며 TTL-UART 디지털 출력을 제공합니다. 0.3~10μm 범위의 입자를 감지하고 PM1.0/PM2.5/PM10의 질량 농도를 출력할 수 있습니다. 가볍고 컴팩트한 디자인, 강력한 전자기 간섭 저항 기능을 갖추고 있으며 휴대용 장치 및 소형 공기질 감지기에 적합합니다.

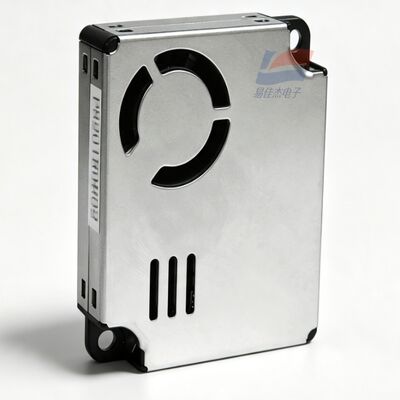

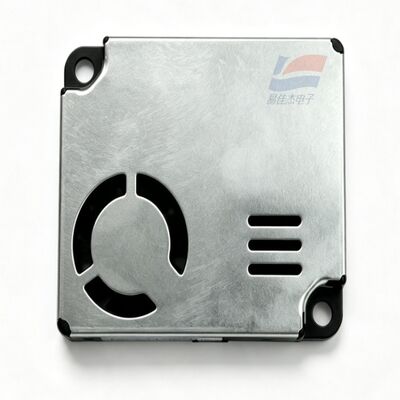

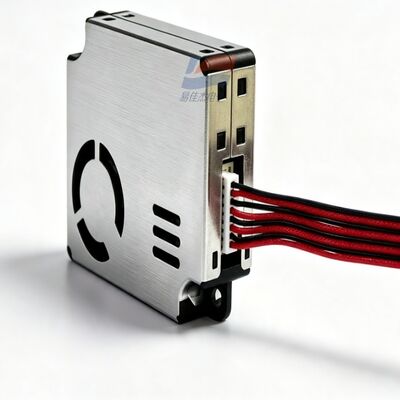

센서 외관

II. 전체 기술 매개변수

감지 원리: 레이저 Mie 산란

입자 크기 범위: 0.3~1.0μm, 1.0~2.5μm, 2.5~10μm

입자 계수 효율: 0.3μm에서 50%; ≥0.5μm에서 98%

PM2.5 표준 측정 범위: 0 - 500μg/m³

과부하 범위: 0 - 1000μg/m³

농도 해상도: 1μg/m³

측정 정확도: 0 - 100μg/m³의 경우 ±10μg/m³; 100 - 500μg/m³의 경우 ±10%FS

단일 응답 시간: ≤1초; 전체 기계 안정 응답 ≤10초

단일 샘플링 공기량: 0.1L

표준 전원 공급 장치: DC5V (4.5 - 5.5V)

작동 피크 전류: ≤100mA

절전 대기 전류: ≤200μA

통신 인터페이스: TTL-UART, 9600 보드율, 3.3V 레벨, 활성 업로드 / 수동 쿼리 듀얼 모드

작동 온도: -10℃ ~ +60℃

보관 온도: -40℃ ~ +80℃

작동 습도: 0 - 95% RH, 결로 허용 안 함

전체 크기: 48 × 40 × 12 mm (초박형 본체)

평균 고장 간격: ≥15000시간

쉘 구조: 금속 전체 차폐, 강력한 전자기 간섭 및 유증기 간섭 저항

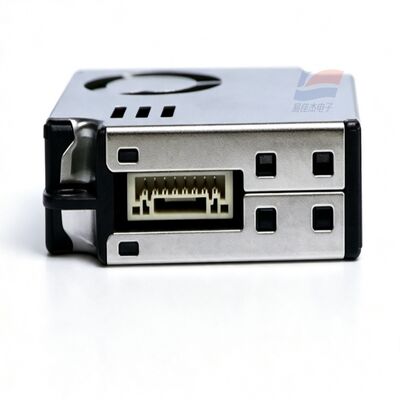

III. 8핀 핀 배열

VCC: +5V 전원 공급 장치

GND: 전원 공급 장치 음극 접지

SET: 모드 핀; 높은 레벨 = 연속 샘플링; 낮은 레벨 = 절전 모드 및 절전

RXD: 센서 직렬 포트 수신 (3.3V)

TXD: 센서 직렬 포트 전송 (3.3V)

RESET: 낮은 레벨 하드웨어 리셋 핀

7, 8. NC 예비 핀

IV. 핵심 제품 장점

초박형 12mm 두께, 좁은 공간 및 휴대용 장치 내장 가능

6면 금속 차폐 쉘, 복잡한 전자기 환경에서 안정적인 감지

저전력 절전 모드 지원, 리튬 배터리로 작동하는 휴대용 감지기에 적합

원시 입자 수 데이터 + 보정된 PM 농도 매개변수 출력 가능

최소 0.3μm 초미세 입자 포착 가능, 우수한 감도

V. 산업 적용 용도

소형 데스크탑 공기질 감지기, 휴대용 공기질 프로브

소형 공기 청정기, 차량용 내장 먼지 프로브

스마트 홈 위험 제어 컨트롤러, 환기 장비용 소형 모듈

온실, 전기 제어 캐비닛, 충전 파일, 계측기 케이스의 먼지 모니터링

웨어러블 환경 감지 장치, 초박형 환경 모니터링 터미널
