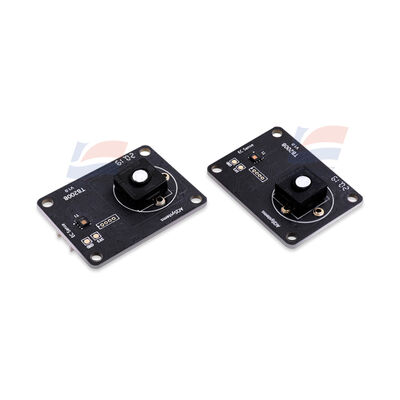

YJJ TB200B-ES1-O2 UART I2C 산소 센서 모듈 0-25%

제품 설명:

YJJ TB200B-ES1-O2 UART I2C 산소 센서 모듈 0-25% 밀폐 공간 감지용

특징:

프로젝트 세부 정보
전원 공급 전압 DC 3.3V~5.5V 광범위 전압 공급, 마이크로컨트롤러, PLC 및 IoT 마더보드에 적합
작동 전류 일반 전체 부하 < 5mA; UART 상시 개방 약 2.5mA - 5V; 절전 모드 0.8mA @ 5V까지
일반 전력 소비 전체 부하 25mW (5V); 절전 모드 전력 소비 25mW 이내, 저전력 장치에 적합
하드웨어 인터페이스 표준 TTL 3.3V UART; 옵션 I2C; 4핀 리드 (VCC/GND/신호/예약); 활성 업로드 + 질문-답변 듀얼 모드 전환 가능
통신 프로토콜 표준 직렬 포트 지침, 내장 보정, 농도 읽기, 온도 및 습도 읽기 지침; 데이터에 체크섬 오류 방지 기능 포함
예열 안정화 깨끗한 공기 전원 켜기 안정화 ≤ 120초; 오염된 환경 ≤ 180초; 외부 복잡한 컨디셔닝 회로 불필요
인증 RoHS 준수, 유럽, 미국 및 동남아시아 전체 장비로 수출 가능
보증 12개월 공장 보증; 센서 본체 정상 수명 ≥ 5년, 독성 방지, 열악한 작업 조건 견딤
II. 환경 적응 매개변수
작동 온도: -40℃ ~ +55℃; 최적 범위 20~35℃, 우수한 고온 및 저온 드리프트 제어
작동 습도: 15%~95% RH (결로 없음); 권장 50% RH; 결로 또는 물 유입으로 인한 센싱 전극 손상 없음
기압 내성: 표준 대기압 ±10%, 광산, 고원 및 해상 기압 변동으로 인한 오경보 없음
간섭 방지: 내장 알고리즘 오일 연기, 수증기 및 일반 유기 가스 교차 간섭 방지, 작은 기준선 드리프트; 연간 장기 드리프트 < 5% FS
III. 내장 온도 및 습도 통합 모듈 매개변수 (모듈 포함)
온도 감지: 범위 - 40℃~85℃, 일반 정확도 ±0.2℃, 가스 농도에 대한 실시간 온도 보상
습도 감지: 범위 10~95% RH (결로 없음), 일반 정확도 ±2% RH
장점: 자동 온도 및 습도 보정, 고온 및 저온 습한 환경에서 안정적인 감지 정확도, 외부 온도 감지 보상 불필요
IV. 기계적 치수 및 무게
베어 PCB 회로 기판: 40×30×5.6 mm

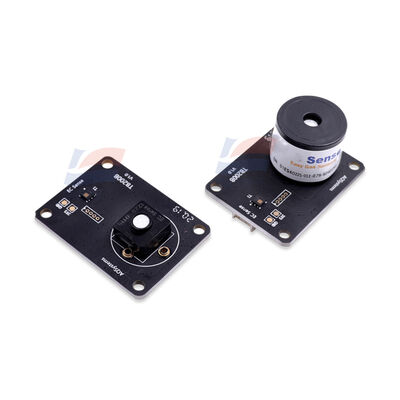

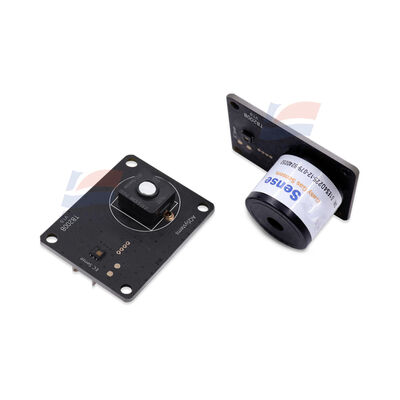

완전한 TB200B-ES4 (ES4 센서 프로브 포함): 40×30×22.45 mm
전체 기계 무게: < 25g, 소형, 배전함 또는 휴대용 감지 장비에 쉽게 내장 가능
예약된 고정 나사 구멍, 스냅인/나사 고정에 편리; 구매 가능한 표준 4핀 매칭 케이블
V. 일반적으로 감지 가능한 가스, 주요 유량 범위, 응답 능력
ES4는 20가지 이상의 유해 가스에 대해 맞춤 설정 가능. 주요 표준 모델 성능은 통일됨:
응답 속도: T90 ≤ 30초; T50 ≤ 10초; 제로 포인트 질소 복귀 제로 시간 ≤ 120초
정확도: 전체 스케일 오류 ±5% FS; 반복성 < 1%; 우수한 선형성
해상도 균일 표준 0.1ppm (미량 가스는 0.001ppm 맞춤 가능)

사양:
