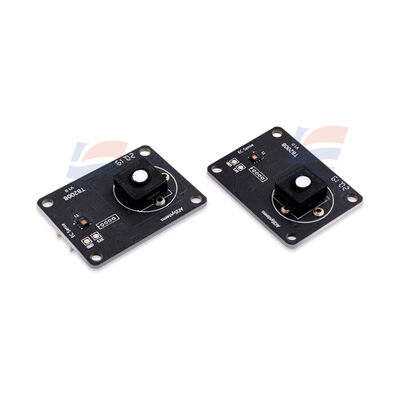

YJJ TB200B-ES1-O2-25 산소 모니터링 의료 장비용 고체 산소 가스 센서 모듈

제품 설명:

YJJ TB200B-ES1-O2-25 산소 모니터링 의료 장비용 고체 상태 산소 가스 센서 모듈

특징:

1프로젝트 세부 사항
전원 공급 전압 DC 3.3V ~ 5.5V 넓은 전압 공급 장치, 마이크로 컨트롤러, PLC 및 IoT 메인보드에 적합합니다.
작동 전류 정상 풀 로드 < 5mA; UART는 일반적으로 2.5mA @ 5V 정도 열립니다. 휴식 모드는 0.8mA @ 5V 이하입니다.
일반 전력 소비 완전 부하 25mW (5V); 저전력 장치에 적합한 25mW 이하의 잠자력 전력 소비
하드웨어 인터페이스 표준 TTL 3.3V UART; 옵션 I2C; 4-핀 선 (VCC/GND/신호/보유); 활성 업로드 + 질문과 답변 듀얼 모드 전환
통신 프로토콜 표준 직렬 포트 명령어, 내장 캘리브레이션, 읽기 농도, 읽기 온도 및 습도 명령어; 데이터는 체크섬 오류 방지와 함께 제공됩니다.
선열 안정화 청정 공기 전원 켜기 안정화 ≤ 120s; 오염 환경 ≤ 180s; 외부 복합 컨디셔닝 회로 필요 없습니다.
인증 RoHS 준수, 유럽, 미국, 동남아시아에 수출 가능한 완전한 장비
보증 12개월 공장 보증; 센서 몸체의 정상적인 사용 기간 ≥ 5년, 독성 저항성, 그리고 혹독한 작업 조건에 견딜 수 있는
II. 환경 적응 매개 변수 (모든 ES4 공통)
작동 온도: -40°C ~ +55°C; 최적 범위 20~35°C, 우수한 높은 온도 및 낮은 온도 유동 제어
작동 습도: 15% ~ 95% RH (농축이 없습니다); 권장 50% RH; 손상 감지 전극에 응축 또는 물 침입이 없습니다.
대기 압력 허용: 표준 대기 압력 ±10%, 광산, 고원 및 바다 공기 압력 변동은 거짓 경보를 일으키지 않습니다.
간섭 방지: 석유 연기와 수증기 및 일반적인 유기 가스의 간 간섭 방지 알고리즘이 내장되어 있습니다. 작은 기본 변동; 연간 장기 변동 < 5% FS
III. 내장 온도 및 습도 통합 모듈 매개 변수 (모듈과 함께 제공)
온도 감지: 범위 - 40°C ~ 85°C, 전형적인 정확도 ±0.2°C, 가스 농도의 실시간 온도 보상
습도 검출: 10~95% RH 범위 (집화 없이), 전형적인 정확도 ±2% RH
장점: 자동 온도 및 습도 수정, 높은 온도 및 낮은 온도 습기 환경에서 안정적인 감지 정확성, 외부 온도 감지 보상 필요 없습니다.
IV. 기계적 차원 및 무게
벗은 PCB 회로판: 40×30×5.6mm

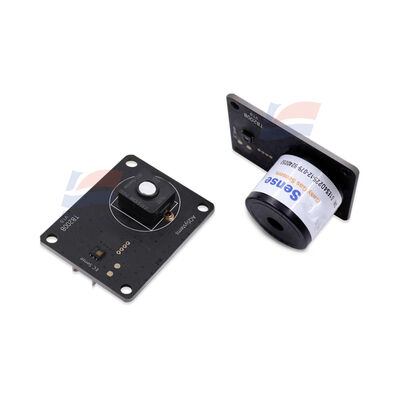

전체 TB200B-ES4 (ES4 센서 프로브 포함): 40×30×22.45mm
전체 기계 무게: < 25g, 크기가 작고, 유통 상자 또는 휴대용 탐지 장치에 쉽게 삽입됩니다.
고정 스크루 구멍, 스냅-인 / 스크루 고정을위한 편리한 예약; 구매에 사용할 수있는 표준 4 핀 일치 케이블
V. 일반적으로 검출 가능한 가스, 주요 흐름 범위, 반응 능력
ES4는 20종 이상의 독성 및 유해 가스들에 맞춤화될 수 있다. 주요 표준 모델 성능은 통일된다:
반응 속도: T90 ≤ 30s; T50 ≤ 10s; 0점 질소 반환 0시간 ≤ 120s
정확성: 전체 규모 오류 ±5% FS; 반복성 < 1%; 좋은 선형성
해상도 균일 표준 0.1ppm (조각 기체는 0.001ppm를 사용자 정의 할 수 있습니다)

사양:
