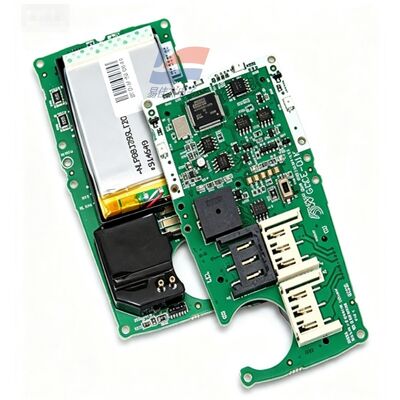

휴대용 다중 가스 감지기 예비 부품용 YJJ MCX-MPCB1 메인 회로 기판

제품 설명:

YJJ MCX-MPCB1 휴대용 다중 가스 감지기 예비 부품용 메인 회로 기판

특징:

I. 기본 소개
MCXL-MPCB1은 GasAlertMicroClip-XL (MCXL) 4가지 가스 휴대용 감지기의 순정 공장 교체용 메인 회로 기판 어셈블리입니다. 순정 공장 액세서리 키트에는 메인보드, 내장 리튬 배터리, 전체 고정 나사 세트가 포함됩니다. 배터리가 장착된 버전과 배터리가 없는 독립형 메인보드 버전으로 제공됩니다.
II. 하드웨어 핵심 매개변수
어댑터: MicroClip-XL 4가지 가스 감지기 (모델 MCXL-XWHM-Y-CN)
센서 슬롯: 4개의 독립적인 센서 베이스, O2, CO, H2S 및 LEL 가연성 가스 프로브 수용 가능
메인 제어 칩: 산업용 MCU, 전기화학 및 촉매 연소 센서의 약한 전류 신호 수집, 신호 증폭, AD 변환 및 농도 계산 담당
전원 공급 장치 모듈: 순정 내장 리튬 배터리 장착; 전체 장치는 완전히 충전되면 18시간 동안 작동할 수 있으며, 충전 시간은 6시간 이하입니다.
외부 인터페이스: 디스플레이 케이블 인터페이스, 부저, 진동 알람 구성 요소, 적외선 교정 통신 인터페이스, 충전 시트 접점
작동 환경: -20°C ~ +50°C; 습도 10-95% RH (결로 없음)
방폭 표준: 메인보드 및 전체 장치는 Ex ia IIC T4 안전 방폭 규격을 충족하며, 어댑터는 IP66/IP67 방수 및 방진 사양을 충족합니다.
회로 기판 원산지: 멕시코 순정 공장에서 제조
III. 메인보드의 내장 기능
센서 영점 및 교정 데이터 저장; 시작 시 자동 센서, 배터리 및 알람 하드웨어 감지
4가지 가스 농도의 실시간 계산, LCD 화면 구동하여 값 표시
TWA 시간 가중 평균값, STEL 단기 노출 최고값 및 초과 경보 논리 연산
3가지 알람 출력: 95dB 부저음, LED 깜박임, 모터 진동 알람
감지기 오류 기록, 가스 감지 이력 데이터 저장, 적외선 포트 교정 통신
저전압 알림, 센서 노후화 오류 식별
IV. 주요 응용 분야
1. 유지보수 예비 부품 목적
MicroClip-XL 4가지 가스 감지기의 핵심 교체 부품으로, 메인보드가 타버리거나 회로에 결함이 있거나 신호가 비정상이거나 교정이 불가능하거나 감지기가 시작되지 않을 때 개별 부품을 별도로 수리할 필요 없이 전체를 직접 교체할 수 있어 유지보수가 편리합니다.
2. 신호 수집 메인 제어 기능
4가지 가스 센서에서 약한 전기 신호를 수신하고, 황화수소, 일산화탄소, 산소 및 촉매 연소 가연성 가스 프로브의 실시간 농도를 처리하여 전체 장치의 두뇌 역할을 합니다.
V. 적용 가능한 센서 사양
H2S 황화수소 (0-100ppm), CO 일산화탄소 (0-500ppm), O2 산소 (0-30% VOL), LEL 촉매 연소 가연성 가스 프로브
