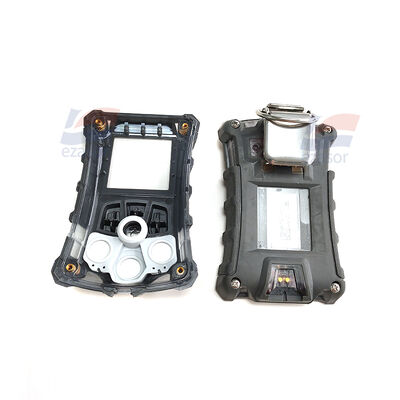

YJJ Altair 4XR 전면 커버 메인보드 회로 기판 (휴대용 가스 감지기 수리 부품용)

제품 설명:

YJJ Altair 4XR 전면 커버 메인보드 회로 기판, 휴대용 가스 감지기 수리 부품용

특징:

I. 기본 호환 매개변수
전체 기계 호환: MSA Altair 4XR (2세대 4XR) 4가지 가스 혼합 블루투스 휴대용 다중 가스 감지기
순정 부품 코드: 메인보드 어셈블리 10211186, 전면 쉘 부품 10211185
지원 센서 채널: 4개의 X-Cell 지능형 센서 슬롯, 일반 가스: H2S, CO, O2, LEL 가연성 가스; 교체 가능한 SO2, NO2 등 독성 가스 프로브
내장 블루투스 5.0 모듈, 가스 데이터 원격 보기, 알람 푸시, 장비 보정 지원
II. 메인보드의 상세 하드웨어 사양
메인 제어 칩: 산업용 저전력 MCU, X-Cell 지능형 센서의 디지털 신호 판독, AD 계산, 농도 변환 담당
디스플레이 인터페이스: 고화질 LCD 화면, 백라이트 드라이버 회로와 호환
알람 드라이버 회로: 3가지 알람 출력 (>95dB 비퍼 알람, 4개 코너 하이라이트 LED 경고등, 진동 모터); 낙상 알람, 원키 비상 알람 하드웨어 트리거 기본 지원
저장 칩: 보정 매개변수, TWA-STEL 시간 가중치 알람 임계값, 500개 이벤트 로그, 50시간 가스 기록 저장
전원 공급 회로: 특수 충전식 리튬 이온 배터리와 호환, 완전 충전 시 배터리 수명 24시간, 충전 제어, 저전압 알람
외부 포트: 충전 접점, 적외선 보정 통신 인터페이스, 센서 베이스 케이블, 키패드 케이블
방폭 등급: Ex ia IIC T4 Ga 본질 안전 방폭
작동 환경 매개변수
작동 온도: -40℃ ~ +60℃
적용 습도: 15-90% RH, 결로 없음
전체 기계 보호: IP68 (2미터 수심 1시간 침수), 메인보드는 전면 쉘 내부에 통합되어 방수 밀봉 처리
III. 메인보드에 통합된 핵심 기능
전원 켜기 전체 기계 자가 진단: 센서 고장, 배터리 전압, 스피커, 진동, LED 표시등 하드웨어 감지
실시간 4가지 가스 농도 계산, 실시간 수치, 화면 곡선 그래프 표시
직업 안전 알고리즘: TWA 시간 가중 평균값, STEL 단기 노출 한계값, 초과 한계 잠금 알람
낙상 알람: 장시간 정지 상태의 인원에게 자동 알람 트리거; 즉시 경고 원키 비상 지원
블루투스 무선 네트워킹: MSA Altair-Connect 모바일 소프트웨어에 연결, 원격 모니터링, 장비 매개변수 구성
센서 수명 인식, 영점 보정, 가스 보정, 고장 코드 저장
이벤트 기록: 알람 기록, 시작 기록, 보정 로그, 고장 기록 저장

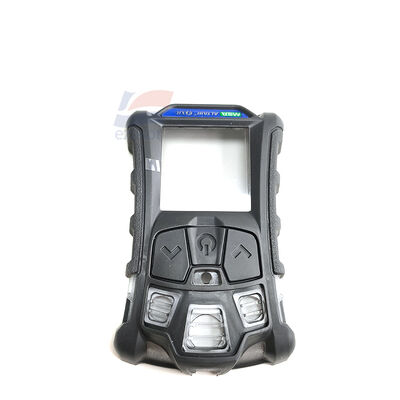

IV. 전면 쉘 부품 소개
전면 쉘은 고강도 폴리카보네이트 + 고무 복합 쉘이며, 메인보드는 전면 쉘 캐비티 내부에 고정됩니다.
7.5미터 고도 낙하 충격에 강함
디스플레이, 물리적 작동 키, 센서 흡입구용 방수 밀봉 개스킷 장착
V. 주요 응용 분야
1. 장비 유지 보수 교체 부품
감지기가 시작되지 않거나, 메인보드가 타버리거나, 신호 판독이 비정상이거나, 블루투스가 손상되었거나, 보정이 불가능하거나, 키가 고장난 경우, 전체 전면 쉘 메인보드 어셈블리를 직접 교체하여 분산된 부품 수리가 필요 없으며, 유지 보수가 편리하고 효율적입니다.
2. 전체 기계 신호 메인 제어 센터
X-Cell 지능형 센서의 디지털 신호 수집, 황화수소, 일산화탄소, 산소, 가연성 가스 농도 처리, 화면, 알람, 블루투스 통신, 데이터 저장 제어
3. 맞춤형 액세서리
기기 리퍼비싱, 중고 감지기 수리, 가스 감지 장비 모듈 개발에 사용
VI. 센서 범위 호환
H2S: 0-200 ppm
CO: 0-1999 ppm
O2: 0-30% VOL
LEL: 0-100% LEL
