YJJ NO2-B43F 공기 질 모니터링용 0-20PPM의 4전자 전기 화학 질소 이산화 센서

제품 설명:

YJJ NO2-B43F 4전극 전기화학식 이산화질소 센서 0-20PPM 공기질 모니터용

특징:

I. 제품 개요

NO2-B43F는 영국 Alphasense Alpha B 시리즈의 4전극 ppb 수준 고정밀 NO₂ (이산화질소) 전기화학 센서입니다. 일반적으로 가스 분석기(MCX-MPCB1 감지 장치 메인보드 등)의 메인보드에 설치되며, 전류 신호 증폭, AD 수집, 온도 보상 및 농도 변환 출력을 완료하기 위해 신호 처리 회로 기판이 필요합니다.

센서 외관:

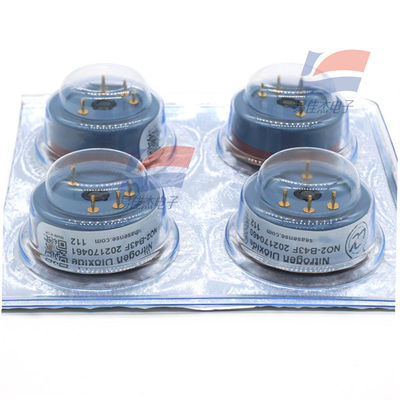

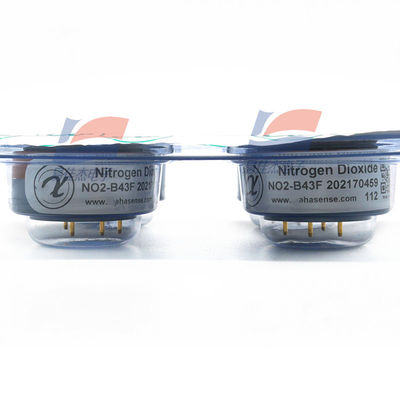

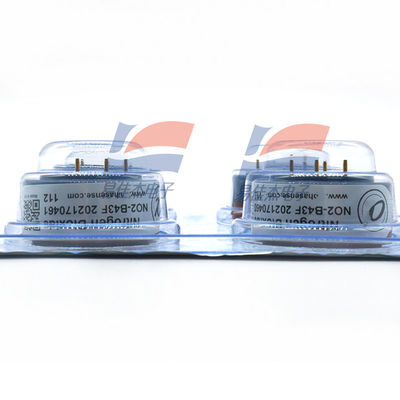

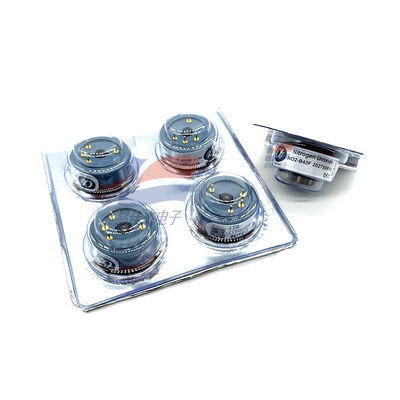

NO2-B43F 센서

업그레이드 모델인 NO2-B43F-IST는 지능형 온도 보상 보드와 저장 칩이 장착되어 플러그 앤 플레이 보정 매개변수 읽기를 지원합니다. 표

항목 사양 매개변수

감지 대상 가스: NO₂ (이산화질소)

측정 범위: 0 - 20 ppm, ppb 수준의 미세 해상도 지원 (최소 20 ppb)

과부하 내성 상한선: 50 ppm, 단기 충격 내성

감도: -200 ~ -650 nA/ppm (표준 2 ppm 이산화질소 조건)

권장 부하 저항: 33 - 100Ω; 저농도 ppb 신호 해상도를 보장하기 위해 33Ω 부하 저항을 우선적으로 선택

T90 응답 시간: ≤ 80초 (0 - 2 ppm 가스 단계), 정상 조건< 60초

영점 노이즈: ±2 ppb 농도 변동에 해당

선형 오차: 0 - 5 ppm 범위 오차 ≤ ±0.5 ppb, 저농도에서 우수한 안정성

설계 수명 / 보증: ≥ 24개월, 공식 2년 보증 기간

III. 환경 적응 매개변수

작동 온도: -30℃ ~ +40℃

-20℃ 저온: 감도는 상온(20℃)에서 60% - 80% 유지

40℃ 고온: 감도는 표준값 범위 95% - 115% 내에 있으며, 온도 드리프트 제어 가능

기압: 80 - 120 kPa

장기 작동 습도: 15% - 85% RH (결로 없음)

보관 조건: 3 - 20℃에서 밀봉 보관, 보관 유효 기간 6개월

IV. 간섭 방지 (교차 감도) 매개변수

내장형 전용 오존 필터층, 오존 흡착 용량 > 500 ppm·hr, 일반 대기 불순물에 대한 간섭이 매우 낮음 표

간섭 가스 시험 농도 간섭 감도 비율

O₃ 오존 2 ppm< 500 ppm・hr 필터 용량

NO 질소 산화물 5 ppm< 5 %

SO₂ 이산화황 5 ppm< -3 %

CO 일산화탄소 5 ppm< -3 %

H₂ 황화수소 5 ppm< -80 %

수소, 에틸렌, 암모니아, 이산화탄소 표준 시험 농도< 0.1%, 거의 간섭 없음

V. 분석기 메인보드(MCX-MPCB1 메인보드에 연결)용 어댑터의 하드웨어 요구 사항

1. 센서 핀 정의 (4전극 핀)

작동 전극 WE, 기준 전극 RE, 계수 전극 CE, 보조 전극 AE

2. 메인보드 회로의 필수 기능

센서 바이어스 전압 제어, 4전극 정전위 회로

I/V 전류-전압 변환 (33Ω 부하 저항과 일치)

고정밀 AD 샘플링으로 약한 nA 수준의 전류 신호 수집

온도 보상 알고리즘, 고온 및 저온 환경에서의 감도 드리프트 보정

영점 보정, 범위 보정, 영점 드리프트 자가 점검

농도 값 출력, 초과 경보, 센서 오류 식별

3. 호환 장비

휴대용 다중 가스 감지기 (보유하고 있는 MCX-MPCB1 메인보드 장비와 호환)

환경 대기 모니터링 장비, 터널 가스 모니터링, 산업 배기 가스 송신기, 대기 미세 모니터링 스테이션
