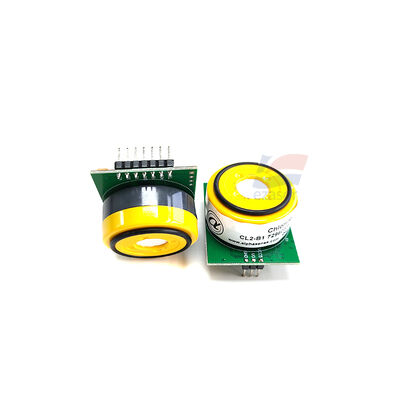

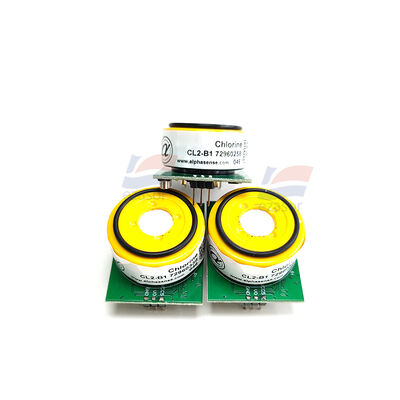

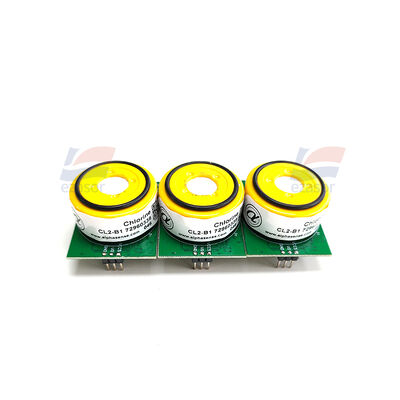

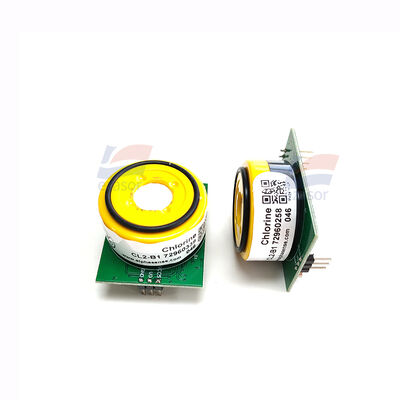

YJJ CL2-B1 염화 가스 2차 개발 모듈 전기 화학 센서 + 신호 조건화 디지털 모듈

제품 설명:

YJJ CL2-B1 염화 가스 2차 개발 모듈 전기 화학 센서 + 신호 조건화 디지털 모듈

특징:

CL2-B1 염화 가스 2차 개발 모듈 (CL2-B1 전기 화학 센서 + 신호 조건화 디지털 모듈)

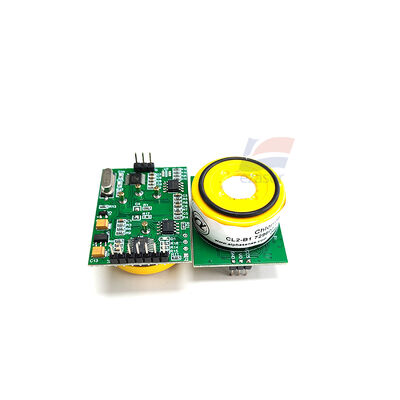

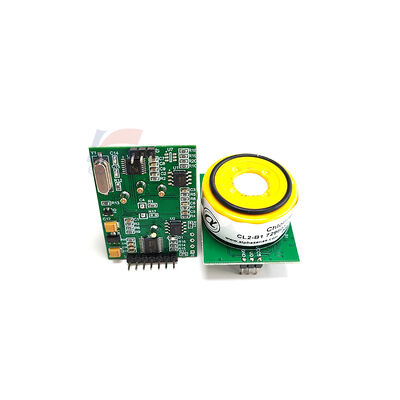

> 참고: CL2-B1는 원본 전기 화학 무상 센서입니다. ** 2차 개발 모듈 = CL2-B1 센서 + 특수 전기 화학 편향 조건 회로 + MCU 신호 처리 보드**I-V 변환을 완료합니다., 0점, 온도 보상, 디지털/애날로그 신호를 외부로 출력, PLC, 마이크로 컨트롤러, 산업 제어 시스템에 직접 연결,스스로 약한 전류 조건화를 수행 할 필요없이

I. 센서 몸체의 기본 매개 변수 (내장 모듈 CL2-B1)

측정된 가스입니다. Cl2 염화가스입니다.

측정 원리 3전지 전기화학 연료전지

측정 범위: 0~20ppm

단기적인 과부하 60ppm (장기적인 사용을 위한 것이 아닙니다)

민감도 -600~-1150nA/ppm

T90 반응시간 60초

해상도는 0.02ppm입니다.

Zero Point Drift 0.5% FS/Year입니다.

평생 24개월입니다.

---- 작업 환경---- -20~+50°C, 15~90% RH, 응축이 없습니다.

횡단 간섭 NO2는 중요한 긍정적 간섭, SO2는 약한 간섭이 아닙니다

II. 2차 개발 모듈의 완전한 전기 매개 변수 (시장에서 사용할 수 있는 공통 디지털 모듈 사양)

표

전원 공급 장치 DC 9~24V 폭의 전압 범위 전형적인 전력 소비 <120mA

신호 출력 (하나 또는 두 개의 출력) 1RS485 - Modbus - RTU (디지털); 24-20mA 아날로그

4-20mA Mapping 4mA = 0ppm; 20mA = 20ppm

RS485 기본값 9600-8N-1 주소 1 주소와 baud 비율을 수정할 수 있습니다

모듈 출력 데이터 클로린 가스 농도 (ppm), 센서 온도, 장치 상태, 고장 비트

정확성 (전 기계) ±3% FS (센서 + 회로 오류 포함)

업데이트 속도 1Hz, 설정할 수 있습니다

보호 장치 회로판 IP30 센서 챔버 IP40

크기는 대략 85×55×35mm입니다.

III. Modbus-RTU의 핵심 등록기 (제2 개발의 핵심 초점)

등록 주소 기능 데이터 타입 설명

클로린 가스의 농도는 uint16입니다. 원래 값은 10로 곱합니다. 예제: 125 → 12.5ppm.

0x0001 모듈 내부 온도 int16 곱하기 10

0x0002 장치 상태 uint16 0 정상 1 센서 오류 2 0점 이상

0x0100 기기 주소 uint16 1 - 247 (쓰기 가능)

◎ 0x0101◎ 보드 속도 설정 ◎ uint16◎ 0 = 9600, 1 = 19200...

읽기 예제: 레지스터 0x0000 반환 `00C8`, 소수점 200 → 20.0 ppm (완전 규모).

IV. 핀 정의 (표준 5핀 터미널)

1 VCC+ 9-24VDC

2 GND 파워그라운드

3 485A

4 485B

5 4-20mA 출력

2차적 발전에 대한 주요 고려 사항

1양극화 시간**: 전기 화학 센서가 안정화되기 위해 모듈은 전원을 켜기 전에 2-4시간 동안 양극화되어야 합니다.새로운 센서는 알파센스로 캘리브레이션하기 전에 완전히 양극화되어야 합니다..

2응축 위험**: 염소 모듈은 응축이 없어야 합니다. 응축은 전기 화학 전해질을 직접적으로 부식시키고 센서를 영구적으로 손상시킬 수 있습니다.추가 공기 경로 건조 및 필터링이 필요합니다..

3. 간섭 가스**: NO2 (질소 이산화) 가 환경에 있을 때 판독은 거짓 높은데, 소프트웨어는 교차 보상 작업을 수행해야 합니다.

4제로 포인트 캘리브레이션**: 제로 포인트 캘리브레이션은 깨끗한 제로 공기를 도입함으로써 완료되어야 합니다. 정상적인 실내 공기에서는 강제적으로 제로화가 허용되지 않습니다.

5. IST 버전 차별화**: CL2-B1-IST (내장 저장 + 온도 칩) 모듈은 원래 공장 민감도 매개 변수를 읽을 수 있으며, 캘리브레이션을 단순화합니다.일반 CL2-B1에는 IST 칩이 없고 수동으로 민감도를 작성해야 합니다..

6. 와이어링**: RS485 통신은 보호 된 트위스트 쌍을 사용하는 것이 좋습니다; 4-20mA 부하 저항은 ≤ 500Ω가 있어야합니다.

신청서

폐수 처리 시설, 화학 작업장, 스크러버 폐가스, 파이프라인 클로린 모니터링, PLC/DCS 시스템 통합

필요하다면, 제가 제공할 수 있습니다.

1. 모듈을 위한 Modbus 읽기-쓰기 명령어를 완료;

2. 4~20mA 변환 공식

3CL2-B1 맨 센서와 CL2-B1 2차 개발 모듈의 비교 표
