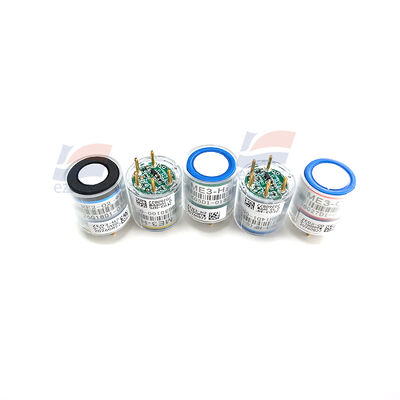

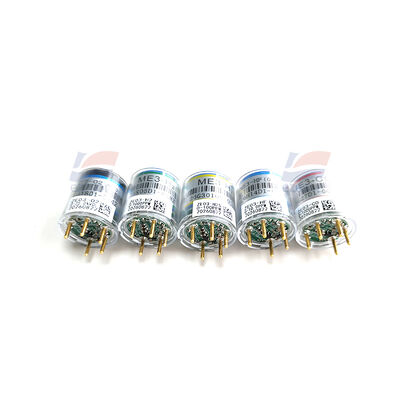

YJJ ZE03‑HF 불화수소 센서 모듈 0‑10ppm HF UART‑TTL 및 아날로그 출력

제품 설명:

YJJ ZE03‐HF 수소 플루오라이드 센서 모듈 0-10ppm HF UART-TTL 및 아날로그 출력

특징:

핵심 기술 매개 변수

아이템. 파라미터.

가스 검출 HF (화수소화수소)

측정 범위 0~10ppm

해상도는 0.1ppm입니다.

T90 반응시간 ≤ 90초

전원 공급원 DC 5V ± 0.1V, 작동 전류 <5mA

디지털 출력 UART-TTL (3.3V 수준); 9600-8-N-1; 활성 보고 / 질문과 답변 모드

엑스플로시 오브로시 오브로시 오브로시 오브로시 오브로시

온도 보완 장치 탑재 온도 센서, 펌웨어가 자동으로 온도 보완을 수행합니다.

운영환경 -20~+50°C 15~90% RH, 응축을 엄격히 금지합니다

보관 조건 -20~50°C, 30~70% RH

기대 수명 2년 (공기 환경에서)

크기는 Φ23.5mm × 24.5mm입니다.

핀 정의 (5 핀, ZE03 시리즈 표준 핀과 동일)

힌트 힌트 정의 설명

그리고 그 다음에는,

VCC 전원 공급원 DC5V

GND. 힘의 토대. 공통의 토대.

TXD 모듈 전송자 마이크로컨트롤러의 RX에 연결합니다 (3.3V 수준, 5V IO에 직접 연결이 금지되어 있습니다)

RXD 모듈 수신기 마이크로 컨트롤러의 TX에 연결

VO. 아날로그 전압 출력 0-3V 아날로그 신호

출력 설명

1. UART 시리즈 포트 (선택) **: HF 농도 (한 소수점), 모듈 온도, 고장 상태를 직접 출력합니다. 명령어 읽기 및 주소 변경을 지원합니다. 레벨 3.3V,5V 마이크로 컨트롤러는 레벨 변환을 수행해야합니다..

2. ** 아날로그 VO 출력 **: 0-10ppm에 비례한 0-3V; 아날로그 출력 정확도는 단순 수집에 적합한 일련 포트보다 약합니다.

적용 시나리오

- 화학 및 반도체 에칭 공정에서 HF 누출의 모니터링

- 금속공업, 전자기공업 및 산화 세척 작업장에서 독성 HF 가스의 검출

- 폐가스 처리 및 위험한 화학 공장에서의 고정 송신기 및 휴대용 탐지기

- PLC, 산업 제어 장비 및 가스 경보에 대한 2차 개발 통합

사양:
