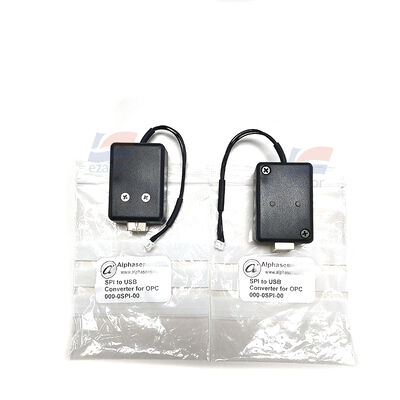

OPC-N3 먼지 모니터링 및 실험실 측정을 위한 YJJ USB-SPI 컨버터 모듈

제품 설명:

YJJ USB-SPI 컨버터 모듈 (OPC-N3 먼지 측정 및 실험실 측정용)

특징:

OPC-N3 광학 미세먼지 측정기 (USB-SPI 컨버터 포함)

매개변수 설명:

원리: 레이저 광 산란 광학 입자 계수기; USB-SPI 컨버터는 PC 측에서 USB-SPI 변환을 수행하여 OPC-N3 센서의 SPI 데이터를 직접 읽습니다.

OPC-N3 센서의 핵심 매개변수

| 모델 | OPC-N3

| 감지 원리 | 레이저 광 산란 단일 입자 계수, 1등급 안전 레이저

| 입자 크기 감지 범위 | 0.35 - 40 μm (구형 등가 입자 크기)

| 입자 크기 채널 | 24개 입자 크기 등급 채널, 입자 크기 분포 히스토그램 출력

| 출력 미세먼지 지표 | PM1, PM2.5, PM4.25, PM10 질량 농도

| 최대 질량 농도 | 2000 μg/m³

| 최대 입자 계수율 | 10000 입자/초 |

| 샘플링 유량 | 총 유량 5.5L/min; 샘플링 유량 220 mL/min |

| 전원 공급 전압 | DC 4.8 - 5.2V (일반 5V) |

| 작동 전류 | 측정 모드 175mA; 대기 < 50mA |

| 내장 센서 | 내부 온도 및 습도 보상 센서

| 기본 통신 인터페이스 | SPI-모드1 (3.3V 로직); Micro-USB; Micro-SD 로컬 CSV 저장 지원 |

| 작동 온도 | -10℃ ~ +50℃

| 작동 습도 | 0 - 95% RH, 결로 없음

| 물리적 치수 | 75 mm × 60 mm × 63.5 mm |

| 무게 | < 105g |

| 보증 | 24개월

USB-SPI 컨버터 (어댑터 포함) 설명

> 기능: 컴퓨터 USB 인터페이스를 SPI로 변환하여 OPC-N3의 SPI 데이터를 직접 읽으며, MCU 단일 칩 개발이 필요 없습니다.

1. 인터페이스: USB2.0; SPI 신호: SCK, MOSI, MISO, CS, GND; SPI 모드 1, OPC-N3 통신 타이밍과 일치

2. IO 레벨: 3.3V 로직 레벨, OPC-N3 SPI 인터페이스와 호환

3. 전원 공급: OPC-N3는 독립적인 5V 전원 공급이 필요하며, **USB-SPI 어댑터로 전원을 공급할 수 없습니다.** 전원 부족으로 인한 팬 및 레이저 오작동을 방지하기 위함입니다.

4. 소프트웨어: PC 호스트 컴퓨터에서 히스토그램, PM 농도, 온도 및 습도 데이터 읽기

주요 특징

1. 24채널 입자 크기 등급, 완전한 입자 크기 분포 출력 가능, PM 질량 값뿐만 아니라 꽃가루와 같은 큰 입자도 감지 가능

2. 내장 온도 및 습도 보상, 복잡한 실외 환경에 적합; SD 카드 오프라인 녹화 지원

3. USB-SPI 컨버터와 결합하여 PC에서 직접 데이터를 수집, 신속한 솔루션 평가 및 실험실 테스트 수행

4. 산업용 등급, 고오염 도시, 건설 현장 먼지, 대기 환경 모니터링에 적합

일반적인 적용 시나리오

도시 대기 질 모니터링, 건설 현장 먼지 모니터링, 대기 연구 샘플링, 꽃가루/알레르기 유발 물질 모니터링, 산업 단지 미세먼지 모니터링, 환경 모니터링 스테이션, 실내외 대기 질 모니터링 장비 개발
