제품 상세 정보:
|
| 검출 파장: | 5~14μm | 유도 거리: | 4-8m |
|---|---|---|---|
| 도입 각: | 100° | 출력 수준: | 높은 수준의 3V |
| 지연 시간: | 3 - 300초 | 폐쇄 시간: | 기본값 4초 |
| 공급 전압: | DC 5V ~ 20V | 정전류: | 5V에서 ≤ 65μA |
| 강조하다: | 피로 전기적 IR 탐지 모듈,인간 움직임 감지 센서,실내 IR 센서 4~8m |
||
제품 설명:

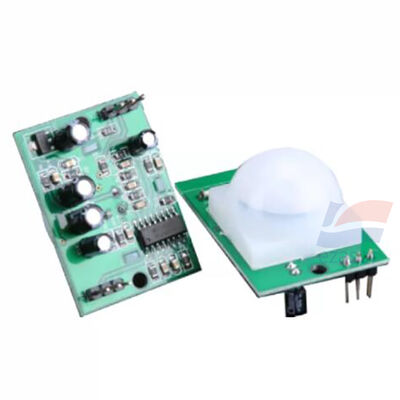

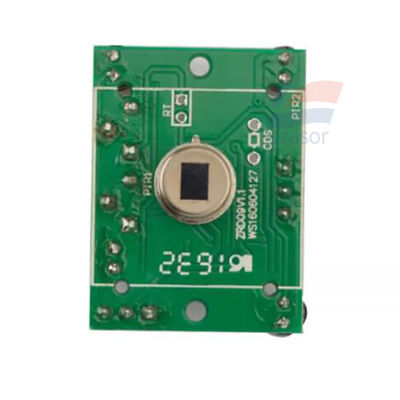

YJJ ZRD-09 피로 전기 적외선 PIR 모션 센서 모듈 5~20V 넓은 전압 인간 인덕션 빛에 대한 조절 가능한 지연
특징:
ZRD09 (ZRD-09) 열전지 적외선 PIR 센서 모듈 매개 변수 설명
원리: 열전도 효과, 통합된 PIR 민감 요소 + 전용 신호 처리 칩 + 프레스넬 렌즈, ** 아날로그 레벨 출력 **, 인간의 움직임 감지, 광전압 공급,두 개의 트리거 모드를 지원합니다., 빛에 민감한 제어 전용 회로, 주로 인간 감지 조명, 보안 알람에 사용됩니다
핵심 탐지 매개 변수
- 감지 파장: 5 ~ 14 μm (인간 적외선 대역)
- 감지 거리: 4 ~ 8m (Fresnel 렌즈에 따라 조절)
- 감지 각도: 100° (렌즈로 결정)
- 출력 수준: 높은 수준 3V, 낮은 수준 0V
- 지연 시간: 3 ~ 300s 지속적으로 조정 (인간의 방출 후 출력 시간이 남아)
- 잠금 시간: 기본 4s (4s 발사 후, 잘못된 발사 방지)
- 트리거 모드: ** 반복 가능한 트리거 / 반복되지 않는 트리거 (핀 구성에 따라 선택) **
전기 매개 변수
- 공급 전압: ** DC 5V ~ 20V ** (위대한 전압)
- 정전류: ≤ 65μA @ 5V, 낮은 전력 소비
- 출력 유형: 높은 수준과 낮은 수준 (TTL 호환)
환경 및 기계적 매개 변수
- 작동 온도: **-10°C ~ +70°C**
- 차원: 32 × 24 × 24mm
- 프레넬 렌즈: 기본 지름 23mm
- 운영 습도: 15 ~ 90% RH (고연 없이)
제품 특징
15 ~ 20V 공급의 넓은 전압 범위, DC 전원 공급 및 어댑터 전원 공급 시나리오에 적합
2두 개의 트리거 모드가 사용 가능, 다른 제품의 논리 요구 사항을 충족
3. 지연 시간은 조절 할 수 있습니다, 인덕션 조명 및 자동 스위치와 같은 시나리오에 적합합니다
4. 예약 광 민감 제어 회로 (선택, 광 민감 저항은 공장에서 용접되지 않습니다), 낮 동안 촉발되지 않고 밤에 감지 할 수 있습니다.
5- 통합 모듈, 프레넬 렌즈가 장착, 사용에 직접 조립, 개발은 간단합니다
6낮은 정적 전류, 장치의 전체 전력 소비를 감소
전형적인 응용
1인체 감지등, 감지 스위치, 복도 감지등
2적외선 침입 경보 장치, 보안 인체 탐지 장비
3스마트 홈, 인체 감지 단말기
4자동 문, 자동 가전 장치 감지 제어
5인체 감지 장난감, 산업 자동화 인체 감지
사양:
| 공급 전압 | DC 5V ~ 20V |
| 정전류 | ≤ 65μA @ 5V |
| 출력 유형 | 높고 낮은 수준 |
| 높은 패스 절단 주파수 FHPF | 0.4Hz |
| 낮은 경로 절단 주파수 FLPF | 7Hz |
![]()
