제품 상세 정보:
|
| 공급 전압: | 5.0±0.2VDC | 작동 전류: | 60mA 이하 |
|---|---|---|---|
| 출력 인터페이스: | UART 5V TTL 직렬 포트 | 물리적 인터페이스: | XH2.54 4핀 터미널 |
| 작동 온도: | -10°C ~ +50°C | 작동 습도: | 15~90% 상대습도 |
| 보관 온도: | 0~25°C | 치수: | 24×20×16mm |
| 강조하다: | VOC 대기 질 센서 모듈,실내 공기 모니터링 센서,차량 공기질 센서 |
||
제품 설명:

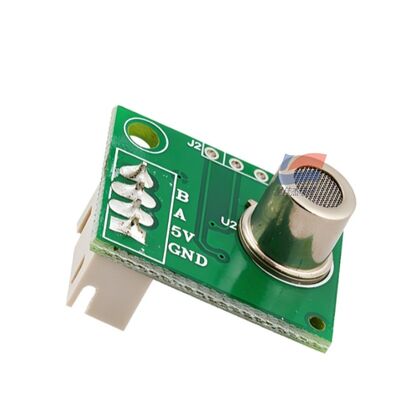

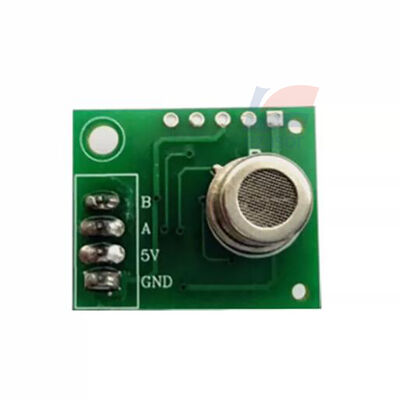

YJJ ZP16-MP905 VOC 공기질 센서 모듈 0-10mg/m³ 실내 환경 및 차량 공기 모니터링용
특징:
ZP16-MP905 VOC 공기질 디지털 모듈 파라미터 설명
원리: **반도체 가스 센서 원리**, 핵심 부품 MP905, ZP16은 신호 컨디셔닝 + MCU 알고리즘을 통합한 디지털 변환 보드이며, **UART 디지털 출력**으로 다양한 휘발성 유기 오염 물질을 감지하고 종합 공기질 지수(TVOC)를 출력하며, Winsen Ele의 4핀 XH2.54 터미널 모듈입니다...
감지 성능 파라미터
- 감지 대상: 포름알데히드, 벤젠, 알코올, 연기, 암모니아, 일산화탄소, 향료, 페인트 휘발성 물질 등 다양한 VOC 복합 오염
- 범위: **0~10 mg/m³**
- 해상도: **0.05 mg/m³**
- 예열 시간: 3분 (충분한 예열 후 판독값 안정화)
- 응답 시간: ≤60초
- 복구 시간: ≤90초
전기 및 통신 파라미터
- 공급 전압: **5.0±0.2 VDC (역극성 보호 없음)**
- 작동 전류: ≤60mA
- 출력 인터페이스: **UART 5V TTL 직렬 포트**
- 물리적 인터페이스: XH2.54 4P 터미널, 핀 정의: 5V, GND, A, B (A/B는 UART 수신 및 송신)
- 전송 속도: 9600, 8N1, 활성 데이터 업로드
환경 및 기계 파라미터
- 작동 온도: -10℃ ~ +50℃
- 작동 습도: 15~90% RH (결로 없음)
- 보관 온도: 0~25℃
- 치수: 24 × 20 × 16 mm
- 예상 수명: 2년 (깨끗한 공기 환경)
제품 특징
1. 반도체 MP905 감지 부품으로 다양한 실내 냄새 및 휘발성 유기 화합물에 대한 민감도가 높습니다.
2. ZP16 디지털 보드는 공장 출하 시 보정되어 농도를 직접 출력하므로 고객이 복잡한 보정 및 신호 처리를 수행할 필요가 없습니다.
3. UART 디지털 출력으로 단일 칩 마이크로컨트롤러에서 직접 읽을 수 있어 개발이 간편합니다.
4. 컴팩트한 크기와 터미널 인터페이스로 조립 및 납땜이 용이합니다.
5. 종합 공기질 등급을 출력할 수 있어 실내 공기질 평가에 사용됩니다.
일반적인 응용
1. 실내 공기 청정기, 신선한 공기 시스템
2. 스마트 홈 공기질 감지기, 가정용 환경 모니터
3. 에어컨 및 가습기와 같은 가전 제품의 공기 냄새 모니터링
4. 사무실, 호텔 및 차량 내부 VOC/냄새 모니터링 장비
5. IoT 환경 모니터링 터미널
사양:
| 범위 | 0~10 mg/m³ |
| 해상도 | 0.05 mg/m³ |
| 예열 시간 | 3분 |
| 응답 시간 | ≤60초 |
| 복구 시간 | ≤90초 |
![]()
