제품 상세 정보:
|
| 공급 전압: | 3.5~5VDC | 작동 전류: | < 100mA |
|---|---|---|---|
| 신호 출력: | UART 직렬 포트 | 전송 속도: | 9600, 8N1 |
| 작동 온도: | -20 ℃ ~ +50 ℃ | 작동 습도: | 15 ~ 90% 상대습도 |
| 보관 온도: | 0 ~ 20 ℃ | 치수: | 41×41×21.6mm |
| 강조하다: | 광업용 다중 가스 센서 모듈,CO H2S O2 CH4 가스 경보,보증 포함 석유화학 가스 센서 |
||
제품 설명:

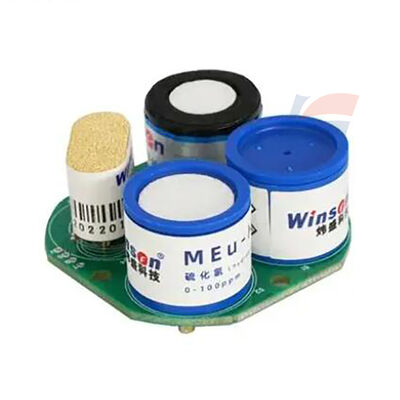

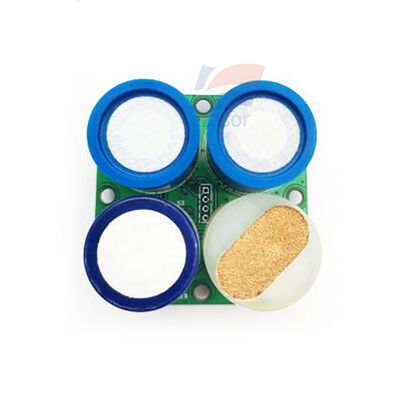

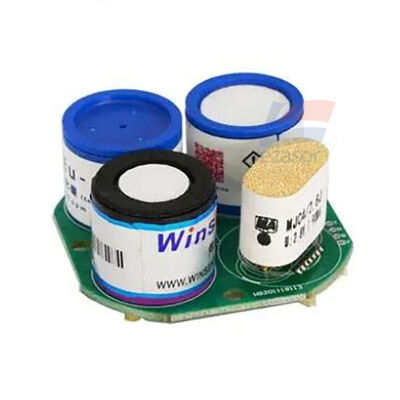

YJJ ZCE04B 다중 가스 센서 모듈 CO H2S O2 CH4 (광업 및 석유화학 가스 경보용)
특징:
ZCE04B 4가지 가스 동시 감지 모듈 파라미터 설명
원리: 전기화학 + 촉매 연소 복합 원리, CO, H2S, O2, CH4 4가지 센서 통합, 통합 신호 처리 보드, **UART 디지털 직렬 포트 출력**, 4가지 가스의 농도를 동시에 출력하며 산업용 휴대용/고정형 4가지 가스 감지 장치에 사용됩니다.
가스 감지 파라미터
| 감지 가스 | 측정 범위 | 해상도 | 감지 원리 |
| --- | --- | --- | --- |
| CO 일산화탄소 | 0 - 1000 ppm | 1 ppm | 전기화학 |
| H2S 황화수소 | 0 - 100 ppm | 1 ppm | 전기화학 |
| O2 산소 | 0 - 30 % VOL | 0.1 % VOL | 전기화학 |
| CH4 메탄 (가연성) | 0 - 100 % LEL | 1 % LEL | 촉매 연소 |
전기 및 통신 파라미터
- 공급 전압: **3.5 - 5 VDC**
- 작동 전류: < 100 mA
- 신호 출력: **UART 직렬 포트 (2.8V TTL 레벨)**
- 전송 속도: 9600, 8N1 (8 데이터 비트, 1 정지 비트, 패리티 없음)
- 통신 모드: 활성 업로드 (1초마다 농도 푸시) / 질의-응답 모드 전환 가능
- 응답 시간: < 30s
환경 및 기계 파라미터
- 작동 온도: **-20°C ~ +50°C**
- 작동 습도: 15 - 90% RH (결로 없음)
- 보관 온도: 권장 0 - 20°C
- 크기: 41 × 41 × 21.6 mm
- 예상 수명: 2년 (깨끗한 공기 환경)
제품 특징
1. 4가지 가스 동시 감지 통합 모듈로 유독 가스 + 산소 + 가연성 메탄을 동시에 감지하여 하드웨어 개발을 단순화합니다.
2. 디지털 UART 출력으로 농도 값을 직접 출력하여 복잡한 신호 보정 작업이 필요 없습니다.
3. 두 가지 통신 모드를 사용할 수 있어 휴대용 감지기 및 고정형 송신기에 모두 적합합니다.
4. 확산식 흡입 방식으로 선택성이 우수하고 안정성이 높습니다.
5. 공장 일체형 보정으로 고객이 직접 2차 개발을 수행할 수 있어 개발 주기를 크게 단축할 수 있습니다.
일반적인 응용 분야
1. 휴대용 4가지 가스 감지기 (광업, 밀폐 공간, 지하 작업용)
2. 산업용 고정 가스 경보 송신기, 건설 현장 안전 모니터링
3. 도시 파이프라인, 하수구, 저장 탱크 밀폐 공간 가스 안전 모니터링
4. 석유화학, 야금, 터널 환경 가스 감지 및 경보 장비
사양:
| CO 일산화탄소 | 0 - 1000 ppm |
| H2S 황화수소 | 0 - 100 ppm |
| O2 산소 | 0 - 30 % VOL |
| CH4 메탄 (가연성) | 0 - 100 % LEL |
| 작동 전압 | 3.7 - 5.5 V DC |
![]()
