제품 상세 정보:
|
| 가스 검출: | CO2 | 전원공급장치: | DC 5V(MH-Z19B: 4.5~5.5V; MH-Z19C/E: 5.0±0.1V) |
|---|---|---|---|
| 피크 전류: | 125~150mA @ 5V | 인터페이스 레벨: | 3.3V TTL |
| 출력 신호: | UART 직렬 포트 + PWM | 선택 범위: | 0~2000 / 0~5000 / 0~10000ppm |
| 측정 정확도: | ±(50ppm + 5% 판독값 | 수명: | > 10 년 |
| 강조하다: | YJJ MH-Z19 CO2 센서 모듈,HVAC 이산화탄소 탐지 모듈,지능형 가정용 CO2 센서 |
||
제품 설명:

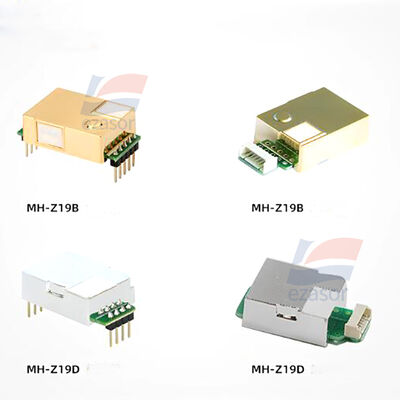

YJJ MH-Z19 시리즈 이산화탄소 센서 모듈 HVAC 신선한 공기 지능형 홈 이산화탄소 감지 모듈
특징:
MH-Z19 시리즈 NDIR 적외선 이산화탄소 센서 모듈
매개변수 설명
원리: **NDIR 비분산 적외선**, 적외선 흡수를 사용하여 CO2를 감지하며, 내장 온도 보상, 수증기 간섭에 대한 내성, 중독에 덜 민감함; 주류 모델 MH-Z19B / MH-Z19C / MH-Z19E, 실내 공기질, HVAC 및 가스 분석기에 널리 사용됨
일반 핵심 매개변수
- 감지 가스: CO2 이산화탄소
- 전원 공급 장치: DC 5V (MH-Z19B: 4.5~5.5V; MH-Z19C/E: 5.0±0.1V)
- 피크 전류: 125~150mA@5V
- 인터페이스 레벨: 3.3V TTL, 5V 마이크로컨트롤러와 호환
- 출력 신호: **UART 직렬 포트 + PWM** (일부 버전에는 아날로그 전압 출력 있음)
- 선택적 범위: 0~2000 / 0~5000 / 0~10000 ppm
- 측정 정확도: ±(50ppm + 5% 판독값); 해상도 1ppm
- 습도: 0~95% RH, **결로 없음**
- 수명: >10년
- 자동 보정: 내장 ABC 자동 기준선 보정 기능
모델 차이점
1. **MH-Z19B**
- 샘플링 주기: 5초; 예열 3분
- 작동 온도: 0 - 50℃
2. **MH-Z19C (업그레이드 버전, 시장에서 가장 일반적으로 사용됨)**
- 샘플링 주기: 1초, 더 빠른 응답; 예열 2.5분
- 작동 온도: -10 - 50℃, 저온에서 더 나은 성능
- 단일 가스 챔버, 모델 B보다 높은 일관성, 핀을 통해 MH-Z19B로 직접 교체 가능
3. **MH-Z19E**
- 예열 시간은 1분만 소요되어 시작 속도가 빠릅니다.
- 작동 온도: 섭씨 -10 ~ 50도.
제품 특징
1. NDIR 적외선 원리, 우수한 장기 안정성, 중독으로 인한 고장 없음 (전기화학 센서와 달리).
2. 내장 온도 보상, 온도 드리프트 감소.
3. ABC 자동 기준선 보정, 빈번한 수동 보정 없이 장기간 사용 가능.
4. 듀얼 출력 UART + PWM, 임베디드 개발 용이.
5. 컴팩트한 크기, 무게 5g에 불과하여 다양한 장치에 쉽게 통합 가능.
일반적인 응용
1. 실내 공기질 모니터링, 신선한 공기 시스템, HVAC (난방, 환기 및 공조)
2. 공기 청정기, 스마트 홈 장치, 교실/온실의 CO2 모니터링
3. 휴대용 가스 분석기, 배가스 분석기의 CO2 감지
4. 콜드 체인, 온실 재배, 가축 환경 모니터링
사양:
| 감지 범위 | 0-10000ppm |
| 전원 공급 전압 | 4.5~5.5V DC |
| 평균 전류 | lt;20mA (@5v 전원 공급 장치) |
| 피크 전류 | 150 mA |
| 저역 통과 차단 주파수 FLPF | 7Hz |
![]()
