제품 상세 정보:
|
| 제품 유형: | 흐름 센서 | 을 위한: | 건조 가스 |
|---|---|---|---|
| 범위: | 1L/분 | 정확성: | +/- 1% 판독값 |
| 강조하다: | AWM3300V,마이크로브리지 산업적 에어 플로우 센서,증폭된 MAF 센서 |
||

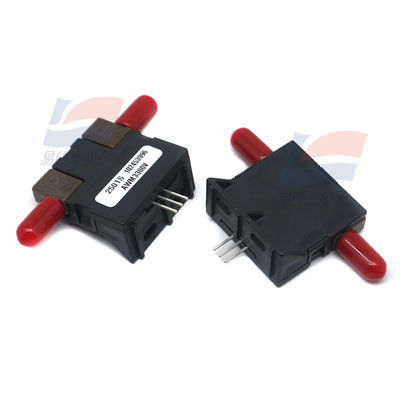

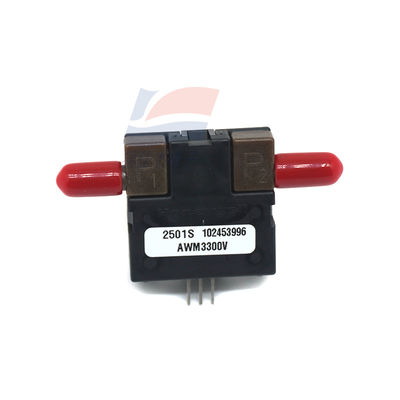

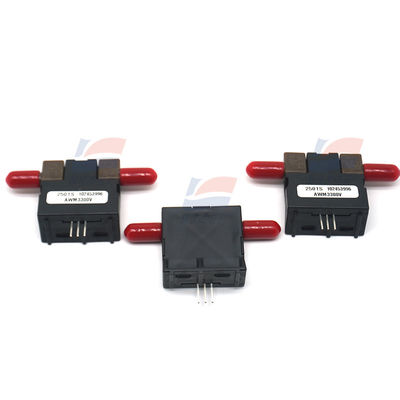

AWM3300V 유량 센서 마이크로브릿지 산업용 공기 유량 센서 증폭 MAF 센서 (의료용)
특징
1 센서 상호 교환성 향상을 위한 레이저 트리밍
1.0 SLPM까지의 유량 감지
낮은 차압 감지
AWM2000 시리즈와 마찬가지로 듀얼
휘트스톤 브릿지가 공기 흐름 측정을 제어합니다. AWM3000 시리즈는 증폭되어 게인을 높이고 센서 출력에 전압 오프셋을 도입하는 데 사용할 수 있습니다.
센서에 내장된 증폭 회로를 보여주는 그림 3의 개략도입니다.
또한, 히터 제어 회로(그림 1 참조)와 감지
브릿지 공급 회로(그림 2 참조)는
패키지에 내장되어 있습니다.
사양:
출력 전압
5 V
동작 공급 전압
| 8 V ~ 15 V | 포트 크기 |
| 5.08 mm | 하우징 재질 |
| 실리콘 | 작동 온도 |
| + 85 C | 최소 작동 온도 |
| -25 C | 단위 중량 |
| 10.800 g | 참고: |
| 1. 신호 조절 회로의 초기 워밍업 시간은 최대 1분입니다. | 2. 출력 전압은 공급 전압에 비례합니다. |
3. 차압 감지 시 온도 변화는 온도에 따른 기체 밀도 변화에 상관 관계가 있습니다. (응용 노트 1 참조)
4. 손상을 방지하기 위한 최대 허용 유량 변화율: 5 SLPM/1초
