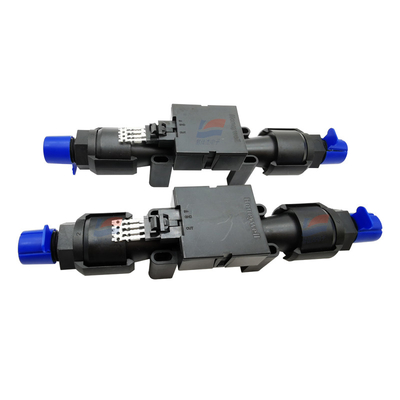

AWM5103VC 공기 흐름 센서 건조 가스 실리콘 최대 전압 15V 증폭

제품 설명:

AWM5103VC 공기 흐름 센서 건조 가스 실리콘 최대 전압 15V 증폭

특징:

선형 전압 출력 1 벤투리 설계 1 원격 장착 기능 1 액티브 레이저 트림링이 상호 교환 능력을 향상시킵니다 [1] 1 별도의 가스 캘리브레이션 유형:Ar (아르곤) N2 (산화질소) 또는 CO2 (산화탄소)

직선 흐름 측정 AWM5000 시리즈 마이크로 브리지 질량 공기 [1] 흐름 센서는 벤투리 유형의 흐름 하우징을 갖추고 있습니다.그들은 최대 압력 하락을 유도하는 동안 초당 20 표준 리터 (SLPM) 까지 높은 흐름을 측정.25N H2O. 마이크로 브리지 칩은 흐름 흐름과 직접 접촉하여 오리피스 또는 바이패스 채널 막힘으로 인한 오류 가능성을 크게 감소시킵니다. 견고하고,다재다능한 패키지 견고한 플라스틱 패키지는 50 psi까지 일반적인 모드 압력에 견딜 수 있도록 설계되었습니다, 그리고 작은 감지 요소는 성능을 손상시키지 않고 100g의 충격을 허용합니다. 포함 된 AMP 호환성 커넥터는 요구 [1] 애플리케이션에서 신뢰할 수있는 연결을 제공합니다.보드 신호 조건화 각 AWM5000 센서는 증폭을 수행하는 회로를 포함, 선형화 [1], 온도 보상 및 가스 정정.그림 1 (열기 제어 회로[1]) 및 그림 2 (센서 브리지 회로 및 증폭 선형화 회로) il[1] AWM5000 시리즈의 탑재 전기 회로를 설명합니다.1 ~ 5 VDC 선형 출력은 흐름 범위 (5, 10, 15, 또는 20 SLPM) 또는 캘리브레이션 가스 (산소, 탄소[1]산화탄소, 질소 산화물 또는 아르곤) 에 관계없이 모든 목록에 가능합니다.모든 캘리브레이션은 활성 레이저 트림링에 의해 수행됩니다.

사양:
