AWM2300V 흐름 센서 50mV 출력 전압 트림 포인트 650cccm 30mW 전력 소비 정확 한 흐름 모니터링

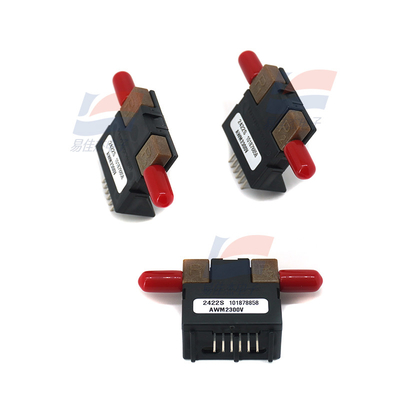

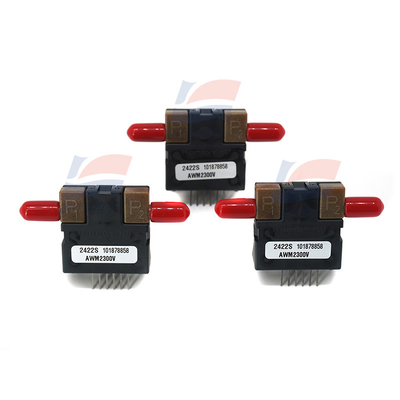

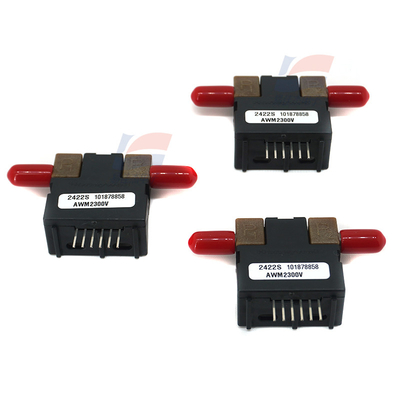

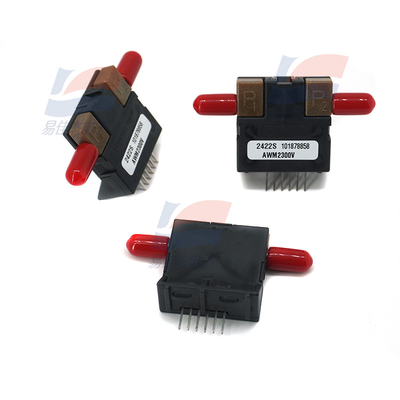

AWM2300V 흐름 센서

일반 정보:

AWM2000 시리즈 마이크로 브리지 질량 공기 흐름 센서는 두 개의 Wheatstone 브리지로 구성된 수동 장치입니다. 하나는 닫힌 루프 히터 제어 장치이며 하나는 쌍둥이 감지 요소입니다.그림 1의 히터 컨트롤은 사양에 따라 작동해야합니다.도 2의 센싱 브릿지 공급 회로 또한 필요합니다. 도 3의 차차 기기 증폭기는 이득을 증가시키고 센서 출력으로 전압 오프셋을 도입하는 데 사용할 수 있습니다.

미디어 오염:

먼지는 포러스 금속 흐름 제한기 (AWM2200V 만) 를 막는 효과를 가지고 있습니다. 먼지 축적은 주어진 흐름 속도에 따라 센서 전체의 압력 하락이 증가하도록합니다.

막히는 것은 센서 요소의 상류에 있는 값싼 5 미크론 필터를 사용하여 예방할 수 있습니다.

질량 흐름 대 차차 압력:

마이크로브리지 칩은 근본적으로 열 전달 메커니즘을 사용하는 질량 흐름 센서 칩입니다. 칩을 통과하는 질량이 많을수록 더 많은 열이 전달됩니다.센서 내부의 공기 흐름 튜브의 최소 지름에 주요 흐름 경로의 지름의 비율을 감소함으로써 주요 흐름의 샘플링 흐름을 감지 할 때 감지 범위는 확장 될 수 있습니다샘플링 된 흐름을 질식시키는 것은 기계적 수단으로 달성되는 역 증폭을 초래합니다. 그러면 질량 흐름에 비례한 차차 압력을 측정 할 수 있습니다.차압이 클수록, 더 많은 질량이 흐릅니다.환경 압력 및 온도 변화로 인해 흐르는 매체의 밀도의 변동은 절대 밀도의 변화에 비례하여 AWM2200V 차압 센서 출력을 변경합니다.다른 질량 흐름 센서는 밀도 변화에 영향을받지 않습니다.

용접 지침 참고:

센서 는 용접 하기 전 에 PC 보드 에 단단 히 부착 해야 한다. 손 용접: 1. 지름 3,2 mm (1/8 인치) 의 끝 으로 온도 조절 용접 철 을 사용 한다. 2. 400 °C [750 °F] 로 온도를 설정 한다.터미널을 최대 5 초 동안 유지. 3. 타입 R 플럭스 로진 코어 용접기를 사용 하 고 용접 후 손 청소.

용접 지침, 계속 된 파동 용접:

1● 용매 온도 를 최대 250 °C (480 °F) 로 설정 한다. ● 벨트 를 최소 1.54 미터 (5 피트) 의 단위로 가동 한다. ● 청소 할 때 덮개 파이프 의 끝.
