제품 상세 정보:
|
| 권장 자극: | 10 ± 0.01 Vdc | 전력 소비: | 50 mW |
|---|---|---|---|
| 널 전압: | 1.00 ± .10 VDC | 반복성과 히스테레시스, 최대: | ± 1.0% |
| 최대 반응 시간: | 3. 0msec | ||
| 강조하다: | 산업용 공기 흐름 센서,50mW 공기 흐름 센서,30.0msec 공기 흐름 센서 |
||

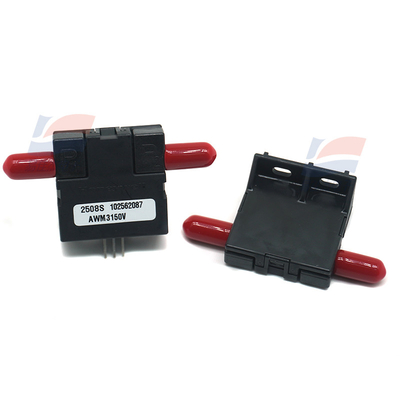

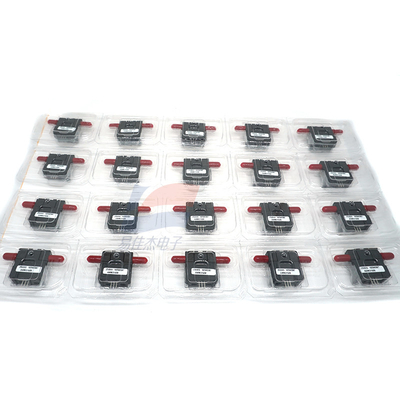

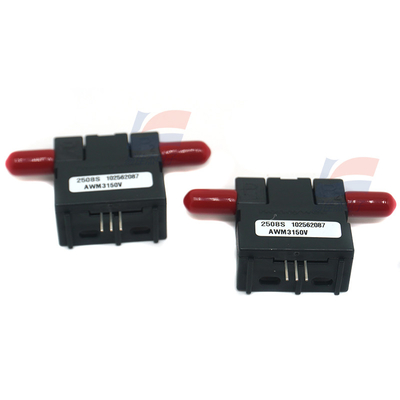

AWM3150V 공기 흐름 센서
일반 정보:
AWM3000 시리즈 마이크로 브리지 질량 공기 흐름 센서는 감지 요소의 표면을 가로지르는 공기 흐름이 열 전달을 일으킨다는 이론에 따라 작동합니다.출력 전압은 주어진 센서의 입구와 출구에 흐르는 공기 또는 다른 가스 질량에 비례하여 변합니다.. 전류 침수 / 소스 최대 전류 등급은 10 mA 침수 및 20 mA 소스이며, 기기 증폭기의 마지막 단계에서 LM224 운영 증폭기로 제어됩니다.
미디어 오염:
센서를 통과하는 매체는 응축 수분과 미세먼지 오염 물질이 없어야 합니다.센서 에레멘트 앞쪽 에 있는 값싼 5 마이크로 램 필터 는 오염물질 으로 인한 손상 위험 을 크게 줄여 준다.
청소:
청소 할 때 포트의 끝을 덮으십시오. 특정 용매는 칩 튜브를 세라믹 기판에 봉인하는 데 사용되는 에포시스를 공격 할 수 있습니다.
SOL DERING 지침:
참고: 센서는 용접하기 전에 프린트 된 회로 보드에 단단히 고정되어야 합니다. 손 용접: 온도 제어 s S t m를 사용하십시오. 3,2 mm (1/8 인치) 의 타입 R 플럭스 롤링 철을 사용하십시오.) 지름 끝400 ° C (750 ° F) 에서 온도. 최대 5 초 동안 erminal에 끝을 유지 하 고 코어 용접 및 손 cle [4 a 용접 후.주행 벨트 최소 11분당 0.54m 5피트. 덮개 튜브는 청소할 때 끝납니다.
| 저장 온도 범위 | -40 °C ~ 90 °C [-40 °F ~ 194 °F] |
| 폐지 | 0635mm [0.025인치] 제곱 |
| 무게 | 108g [0.381온스] |
| 충격 등급 (6 축의 e. 5 방울) | 100g 피크 |
| 최대 과압 | 25 psi |
| 출력 전압 @ 레이저 트림 포인트 | 1.5 Vdc @ 5cccm |
