제품 상세 정보:
|
| 흐름 범위 (전체 스케일): | ± 200 SCCM | 출력 전압 @ 트림 포인트: | 30 mv @ 100 sccm |
|---|---|---|---|
| 널 전압 이동, 타이핑. +25 ° ~ 25 ° C, +25 ° ~ 85 ° C: | ± 0.20 MV | 반복성 및 히스테리시스, Max.: | ±0.35% |
| 여기 (VDC) (주 1): | 8.0 | 0전압 (mV): | 1.0 |
| 강조하다: | 25°C 공기 흐름 센서,AWM2100V 공기 흐름 센서,25°~85°C 공기 흐름 센서 |
||

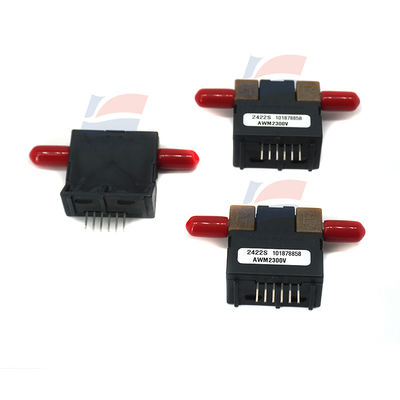

AWM2100V 공기 흐름 센서
특징:
양방향 감지 기능
실제 질량 공기 흐름 감지
저차압 감지
AWM2000 시리즈 마이크로 브리지 대량 공기 흐름 센서는 두 개의 Wheatstone 브리지로 구성된 수동 장치입니다. 그림 1의 히터 제어 회로는 사양에 따라 작동해야합니다.또한 도 2의 감지 브릿지 공급 회로는 사양에 따라 작동을 위해 필요합니다.이 두 회로는 패키지에 포함되어 있지 않으며 응용 프로그램에서 제공되어야합니다. 그림 3의 차차 증폭기는 감지 브릿지의 유용한 인터페이스입니다.그것은 동법 1에서 참조 된 것처럼 센서 출력으로 이득을 도입하고 볼트 연령 오프셋을 도입하는 데 사용할 수 있습니다..
참고: 수소 또는 헬륨을 감지하는 응용 용도에 대해서는 응용 용어 참고 3 페이지 131 참조.
| 온도 범위 | 작동: 25°~+85°C (13°~+185°F); 저장: 40°~+90°C (40°~+194°F) |
| 폐지 | 2,54 mm (.100) 중심, 0,635 mm (0.025) 정사각형 |
| 무게 (그램) | 10.8 |
| 충격 등급 | 100g 피크 (5 방울, 6 축) |
