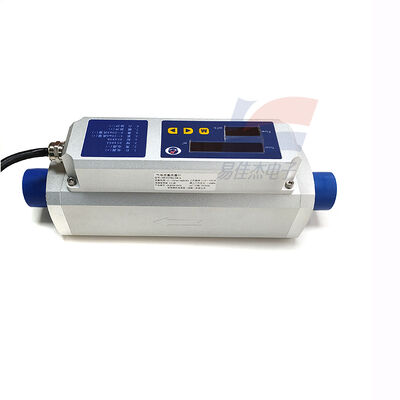

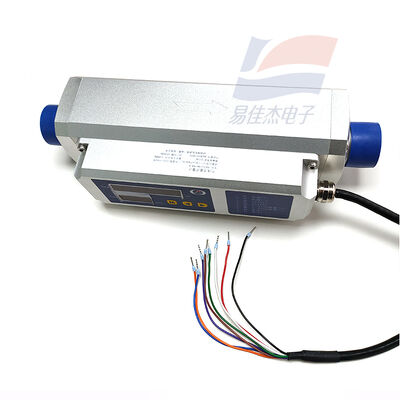

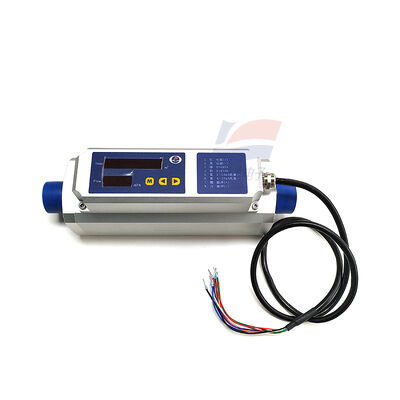

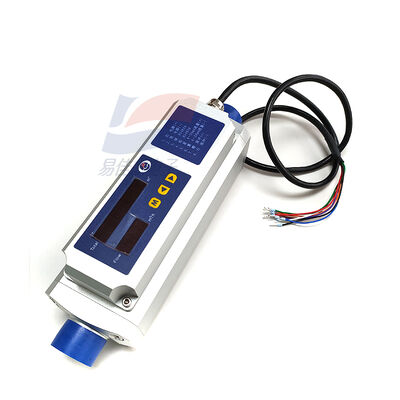

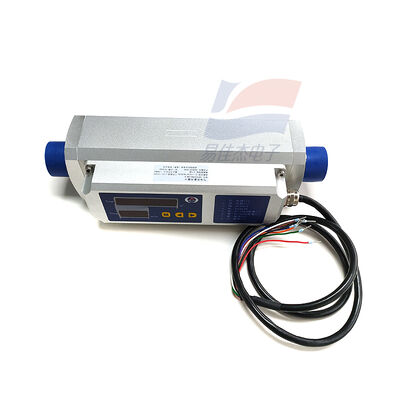

YJJ MF2025BE-AB-A MEMS 산업용 가스 측정용 열가스 질량 흐름계

제품 설명:

산업용 가스 측정을 위한 YJJ MF2025BE-AB-A MEMS 열 가스 질량 유량계

특징:

I. 모델 분해 (MF2025BE-AB-A)

MF2025: 시리즈, **DN25(1")** 직경

B: 기본형(디스플레이 포함)

E: 알루미늄 합금 튜브 본체

AB: 출력 조합 RS485 + 4-20mA

A: 표준 범위/기존 구성

II. 핵심 매개변수

1. 측정 성능

측정 매체: 공기, 질소, 산소, 아르곤, 이산화탄소 등 건조하고 깨끗한 가스

직경: DN25(1"), 내부 스레드 G1"

범위(공기, 20°C/1atm): 2~100m³/h(표준)

정확도: ±(2.0% 판독값 + 0.5% FS)

반복성: ≤±0.5%FS

범위 비율: 50:1(광범위)

응답 시간: 2초 이하

2. 전기 및 인터페이스

전원 공급 장치: 24VDC ±10%

출력: RS485(Modbus-RTU) + 4-20mA(유량)

표시 : LED, 순시유량 4자리 + 적산량 8자리

전력 소비: 2W 이하

3. 환경 및 기계

작동 온도: -10°C ~ +55°C; 환경 -20°C ~ +60°C

작동 압력: ≤1.0 MPa

습도: 0~95% RH(결로 없음)

재질: 알루미늄 합금(튜브 본체), 316L(접촉액)

보호 등급: IP65(방진 및 방수, 실외 사용)

설치 : 수평 / 수직, 직관부 불필요 (열식의 장점)

4. 주요 기능

MEMS 열형 원리: 질량 유량 직접 측정, 온도/압력 보상 없음

저전력 소비 칩: 장기 안정성, 작은 드리프트

데이터 저장: 분석을 위해 과거 기록을 내보낼 수 있습니다.

알루미늄 합금 하우징: 경량(약 1.2kg), 진동에 강함

III. 주요 응용

1. 산업용 가스 측정(코어)

압축 공기: 작업장/장비 가스 사용량 모니터링, 에너지 비용 할당, 에너지 절약 감사

질소/산소/아르곤: 화학, 전자, 용접, 열처리 가스 흐름 제어

이산화탄소 : 식품포장재, 온실, 용접차폐가스

2. 환경과 에너지

폐가스/배기가스 : 저농도 청정배출가스 모니터링

가스/바이오가스: 가정용/산업용 가스 품질 유량 측정(건조하고 불순물이 없음)

에너지 관리 : 공장가스 에너지 소비 모니터링, 원가계산

3. 제작지원

전자/반도체: 고순도 가스(N2/O2/Ar)의 정확한 비율 및 유량 제어

식품/: 멸균가스 모니터링, 보호가스 흐름

용접/절단 : 보호가스(Ar/CO2)의 안정적인 제어

4. 실험실 및 일반 장비

실험용 가스: 적은 유량, 고정밀 가스 비율 및 측정

연소 제어: 가스/보조 가스의 품질 흐름 폐쇄 루프 제어

IV. 모델 비교(동일 시리즈)

MF2025BE-AB-A: DN25, 2–100m³/h, RS485 + 4-20mA, 디스플레이 포함(이 모델)

MF2032: DN32, 5~160m³/h

MF2050: DN50, 10~400m³/h

V. 설치 및 주의사항

매체는 건조하고 깨끗하며 기름이 없고 응축수가 없어야 합니다.

강한 진동, 강한 전자기 간섭을 피하십시오(주파수 변환기에서 멀리 떨어져 있음).

수평으로 설치하면 디스플레이가 위쪽을 향하게 됩니다. 수직으로 설치 시 흐름방향은 아래에서 위로
