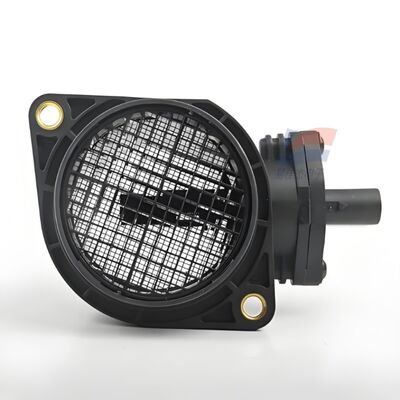

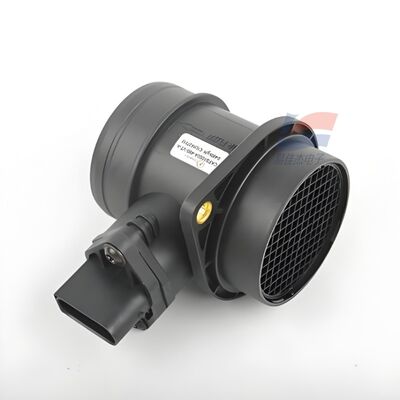

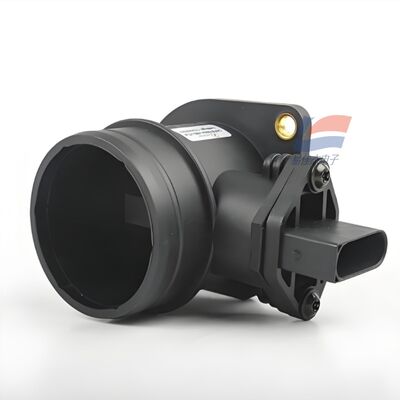

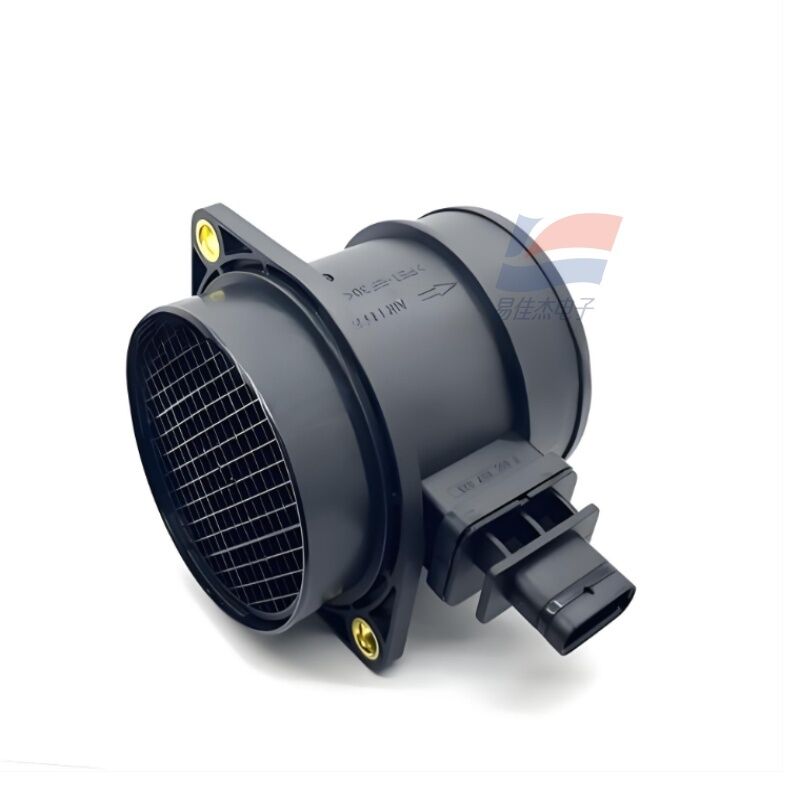

YJJ CAFS1000A 자동차 등급 공기 유량 센서 - DN60이 포함된 가스 유량계

제품 설명:

YJJ CAFS1000A 자동차용 공기 흐름 센서 - DN60의 가스 흐름 미터

특징:

I. 기본 모델 정보

시리즈: CAFS1000 자동차용 공기 흐름 센서

모델: CAFS1000A (종합 파이프형 공기 흐름 미터, 호스트 장비 호환 모델)

측정 원리: 열 MEMS 실리콘 칩, 공기 흐름 품질의 직접 측정 (kg/h), 비 부피 흐름

II. 핵심 성능 매개 변수

1흐름 측정 사양

표준 범위: 10 ~ 1000 kg/h (특정 250/320/370/800 kg/h细分 범위)

공기 흐름 속도 상단 제한: 0~60m/s

측정 매개체: 깨끗하고 건조한 공기, 무활성 가스; 금지된 높은 먼지, 석유 오염, 기름과 물 혼합 가스

측정 정확도: ±2.0% FS (총 범위 전체 오류)

반복성: <0.5% FS

반응 시간 T90: ≤15ms (기기의 일시적 흡수를 빠르게 캡처)

최대 허용 정적 압력: 0.3 MPa (3bar)

충격 저항: 100g, 차량의 부딪히는 환경에서 안정적

2전기 매개 변수

전원 공급 전압: 7 - 24VDC (12V 시스템 표준 차량, 호환되는 24V 디젤 차량)

일반적인 작동 전압: 12V DC

작동 전류: <50mA (14V 상태)

출력 신호 (두 가지 옵션, 공장 맞춤)

아날로그 전압 출력: 1 - 5V 선형 비율 출력 (주류 차량 솔루션)

주파수 펄스 출력: 구식 ECU와 호환

내장된 ASIC 풀 온도 캘리브레이션, 추가 온도 보상 회로가 필요하지 않습니다.

보호등급: IP40

3온도와 환경

작동 온도: -40°C ∼ +125°C (엔진 칸막이 온도 환경)

보관 온도: -40°C +125°C

습도 허용: 0 ~ 100% RH, 가벼운 응축 수증기를 허용 할 수 있습니다

캘리브레이션 기준: 20°C, 표준 대기압 101.325kPa 공기 캘리브레이션

4기계 구조

껍질 재료: ABS 열 저항 공학 플라스틱

설치 방법: 공기 필터와 가속기 사이에 설치된 직투식 흡입 파이프 플랜지 유형

흐름 방향 표시: 셸 라벨 공기 흐름 방향, 역으로 설치할 수 없습니다

전기 인터페이스: 표준 차량 멀티 핀 커넥터, 차량 ECU에 직접 연결

III. 주요 제품 장점

열 MEMS 칩, 공기 흐름 품질의 직접 출력, ECU 밀도 변환이 필요하지 않습니다

공장 통합 온도 및 선형 보상, ECU 개발을 단순화

우수한 차량 전압 범위 7 - 24V, 가솔린 / 디젤 차량에 보편적

반응 ≤ 15ms, 엔진 비상 가속, 비동기 일시 조건과 정확하게 일치합니다.

솔리드 스테이트 센서 코어, 취약한 필름이 없습니다, 먼지 방지, 공기 흐름 방지 충격, 긴 수명

선형 1 - 5V 아날로그 출력, 일반 자동차 ECU 컬렉션과 호환

IV. 주요 적용 시나리오

1자동차 전력 시스템 (코어 애플리케이션)

가솔린/디젤 엔진 전자 제어 흡수 질 흐름 모니터링

엔진 주입 용량 계산을 위한 ECU 코어 컬렉션 요소: 흡입 용량에 기초하여 정밀하게 주입을 제어, 전력, 연료 소비 및 배기가스 배출량을 최적화

여객자동차, 상업자동차, 경전차, 개조된 차량용 흡입계 교체부품

터보 충전기 흡입 흐름 폐쇄 회로 모니터링

2산업용 가스 및 연소 장비

가스 보일러, 산업용 연소 연료 비율 제어

공기 압축기, 가스 발전기 세트 입수 흐름 모니터링

배기 가스 처리 장비 (EGR 배기 재순환) 공기 비율 탐지

3상업용 장비

대형 신선기 장치, 산업 정화 장비 대용량 공기 측정

연료/가스 온공 오븐, 건조장비 공기 흐름 폐쇄회로 제어

V. 시리즈 모델의 구분

CAFS1000A: 통합된 파이프형 대형 흐름 자동차 흐름 미터 (10 - 1000 kg/h, 차량 보조)

CAFS1000B: 산업용 소형 호흡기 및 의료용 산소 생성기에 적합한 소형 판형 파이프 마이크로 흐름 모델

CAFS3000: 소형 삽입형 저역 MEMS 흐름 센서 (작은 기체에 대한 SCCM 수준)
