제품 상세 정보:
|
| 004: | 0.5 - 4L/분 | 아르 자형: | 출력 유형 → RS485 |
|---|---|---|---|
| 10: | 온도 감지 + LCD 포함 | 측정 정확도: | ≤ ±3.0%FS |
| 반복성: | < 2.0% | 측정 원리: | 카르만 소용돌이 |
| 중간온도: | 0~90℃ | 압력 등급: | 정격 10bar |
| 강조하다: | 소용돌이 액체 흐름 센서 0.5-4L/min,산업 장비 냉각 흐름 센서,보증이 있는 의료용 공기 유량 센서 |
||
제품 설명:

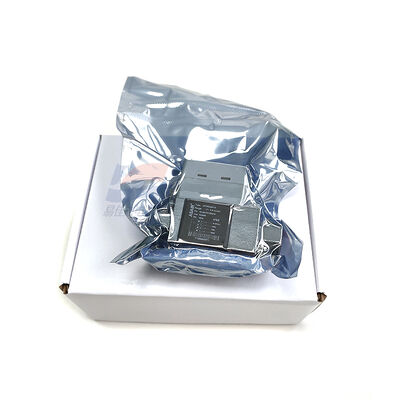

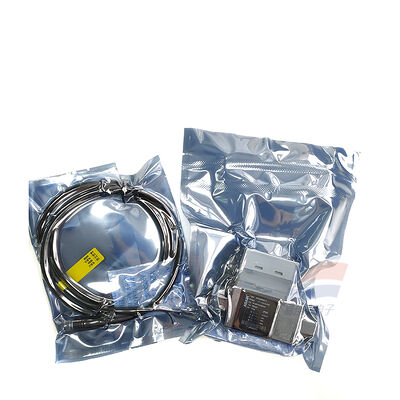

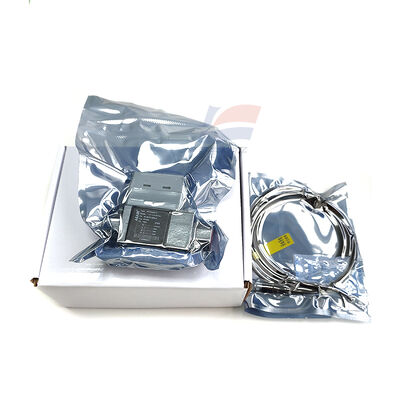

산업 장비 냉각을 위한 0.5 - 4 L/min의 YJJ AFD5004R10 와류 액체 유량 센서
특징:
I. 주요 매개변수(공식 사양)
모델: AFD5004R10(ASAIR AFD5 시리즈)
측정 원리: 폰 카르만 와류(Vortex)
유량 범위: 0.5 - 4 L/min(액체용)
정확도: < ±3.0% FS; 반복성 < 2.0%
인터페이스 사양: G3/8(DN10), 유니온 스레드
출력 신호: RS485(Modbus RTU), R10 = RS485 + 디스플레이
전원 공급 전압: 18 - 28 VDC(일반 24V)
매체: 물, 기름, 저점도 청정 액체
접점 재질: PPS(쉘) + SUS304(유로), 부식 방지
작동 압력: 10bar(최대 16bar)
작동 온도: -20℃ - +60℃
압력 손실: 낮은 압력 손실, 에너지 절약
보호 등급: IP65
크기/무게: 약 80 × 45 × 35 mm; 약 350g
II. 작동 원리
유체는 내부 확산판을 통해 흐르고 → 주기적인 와류(Von Karman Vortex)를 생성합니다. → 내장 센서가 와류 주파수를 감지합니다. → 주파수는 유량에 비례합니다. → 칩은 이를 유량 값으로 변환합니다. → 로컬 디스플레이 + RS485 업로드.
핵심 장점: 움직이는 부품 없음, 마모 없음, 드리프트 없음, 긴 수명, 부식 방지.
III. 주요 용도(소유량 액체의 정밀 측정)
산업 자동화
화학물질 투여/비율 제어(예: 시약, 용매)
반도체 / 전자초순수 / 세정유체 흐름 모니터링
전기도금/표면 처리 전기도금 액체 순환 흐름 모니터링
실험실 및 의료 장비
실험 장비의 냉각수/시약 흐름의 정밀한 제어
소유량 액체 측정을 위한 의료 장비(예: 투석기, 분석기)
환경 보호 및 수처리
소규모 하수처리장 배출수/투여량 모니터링
급수정화 장비/식수 기계 출구 흐름 측정 및 제어
에너지 및 일반 기계
유압/윤활 시스템의 윤활유 소량 흐름 모니터링
연료 시스템의 소량 연료 소비 모니터링
명세서:
| 측정 범위 | 0.5 - 4L/분 |
| 전원공급장치 | 9-24V DC |
| 온도 | -40℃ ~ +80℃ |
| 응답 시간 | 50ms |
| 출력 모드 | RS485 |
