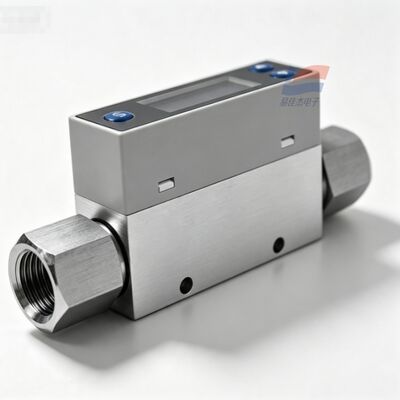

YJJ TC5200-01-L010-A-C6-P3 MEMS 열 가스 질량 흐름 센서 0-10sccm G1/8 실험실용

제품 설명:

YJJ TC5200-01-L010-A-C6-P3 MEMS 열가스 질량 흐름 센서 0-10sccm G1/8 마이크로 흐름 실험실 가스 경로 제어

특징:

I. 기본 성능 매개 변수
감지 원리: MEMS 마이크로 전자 기계 열형, 온도 및 압력 변동에 영향을 받지 않고 표준 가스의 질량 흐름 속도를 직접 측정합니다.
선택적 흐름 범위: 0-10cm ~ 0-200 SLM; TC5200-04-C1000-A-C6-P3 범위 0-1000cm
측정 정확도: ±2.0 %FS
반복성: ≤1.0%FS
제로 포인트 변동: ≤0.5%FS
반응 시간: ≤5ms, 공기 흐름 변화에 빠른 반응
해상도: 0.1%FS
허용된 매체: 공기, 질소, 아르곤, 산소, 이산화탄소, 헬륨 등, 건조하고 깨끗한 부식성이 없는 가스
전기 사양
전원 공급: 9-24 VDC DC 전원 공급
전체 전력 소비: 작동 전류 < 30mA, 장기 전력 공급에 적합한 낮은 전력 소비
신호 출력 (A는 완전한 출력을 나타냅니다)
아날로그: 4-20mA 전류 출력, 0-5V 전압 출력
디지털 통신: RS485-Modbus-RTU 프로토콜
C6: 6핀 전기 단말기 인터페이스
P3: 릴레 흐름 경보 스위치 출력

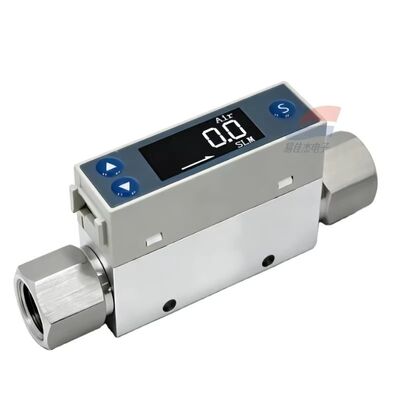

화면 구성: 통합 LCD 액체 결정 디스플레이, 실시간 흐름, 누적 흐름 및 중간 온도 표시
압력 저항 및 환경 매개 변수
파이프 인터페이스: -04 = G1/4 내부 스레드; 큰 흐름 버전은 G1/2 인터페이스로 선택할 수 있습니다.
최대 압력 저항: 1.0 MPa
작동 온도: -20°C ~ +70°C
저장 온도: -30°C ~ +80°C
적용 가능한 습도: 0~95% RH, 응축수가 없습니다.
밸브 몸소 재료: 항공 알루미늄 합금, 마모 저항성, 저압 손실 구조
IV. 주요 기능적 특징
내장된 흐름 총 축적 함수
다가스 매개 변수 전환 캘리브레이션 지원
전면 패널 버튼, 현장에서 한 번의 클릭으로 범위, 경보 문턱 및 통신 주소를 구성
컴팩트 크기, 파이프 라인 설치, 좁은 실험 가스 경로에 적합
OEM 사용자 정의 가능한 PNP/NPN 트랜지스터 경보 출력
V. 산업용 시나리오 (수출 제목 키워드 목록)
실험실 가스 공급 파이프 라인, 반도체 공정 가스 모니터링, 용접 차단 가스 (아르고, 질소), 압축 공기 에너지 소비 모니터링, 새로운 에너지 배터리 테스트 장비,의료용 가스 파이프라인, 바이오가스 폐가스 탐지, 레이저 절단 가스 공급, 누출 탐지 장비, 대학 유체 실험 장비

사양:
