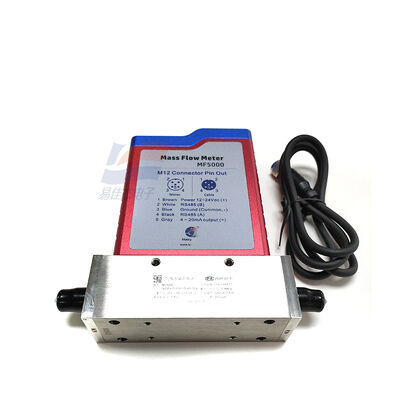

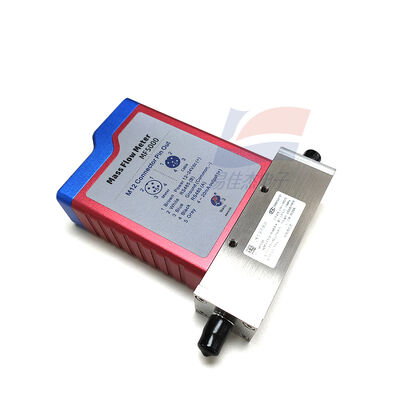

YJJ MF5006-N-50-B-D-R 레이저 장비 보호 가스 제어용 소형 가스 질량 유량계

제품 설명:

YJJ MF5006-N-50-B-D-R 레이저 장비 보호 가스 제어용 컴팩트 가스 질량 흐름 미터

특징:

I. 모델 코드 표의 상세 분석

코딩 필드 상세 설명

MF5006 MF5000 시리즈, DN6 지름, 1/4-NPT 외부 스레드 공기 포트

N LCD 디스플레이가 없는 일반 비폭탄 표준 버전

50 풀 스케일 0.5 - 50 SLPM (분당 표준 리터)

B 4-20mA 아날로그 전류 신호 출력

D 공기를 사용하여 공장에서 정정; 질소, 산소, 아르곤, 이산화탄소 등 깨끗한 가스의 교정 계수를 전환할 수 있습니다.

R 기본 표준 버전

II. 측정 원칙

일정한 온도 차이 MEMS 열 감지 칩, 직접 가스 질량 흐름 속도를 감지, 내장 온도 압력 자동 보상,공급 가스 압력 및 환경 온도 변동에 영향을 받지 않습니다.부가 감지 구조, 파이프 라인 압력 손실은 매우 낮습니다.

III. 주요 성능 매개 변수

흐름 범위: 0.5 ~ 50 SLPM

측정 정확도: ±1.5 + 0.5% FS

반복성 오류: ≤ ± 0.75% FS

범위 비율: 100:1, 작은 흐름에서 큰 흐름까지 안정적으로 측정 할 수 있습니다

T90 응답 시간: ≤ 125ms

캘리브레이션 조건: 20°C, 표준 대기압, 깨끗한 공기

IV. 전기 사양

전원 공급: DC 8 - 24V 산업 DC 전원 공급

전체 작동 전류: ≤ 50mA

출력 신호: B 사양 4 - 20mA 선형 전류 출력, 4mA는 0 흐름에 대응, 20mA는 전체 규모 50 SLPM에 대응

통신 인터페이스: RS485 번호, LCD 화면이 없습니다. PLC 획득 모듈에 직접 연결할 수 있습니다.

V. 환경 및 압력 운반 파라미터

기기 환경 온도: -20°C ~ +65°C

측정된 가스 온도: -10°C ~ +55°C

최대 압력 견딜 수 있는 용량: 1.5MPa (15bar)

작업 습도: 0 ~ 95% RH, 수증기의 응축이 없습니다.

호환되는 매체: 공기, 질소, 산소, 아르곤, 이산화탄소 등 건조하고 부식적이지 않은 가스

보호등급: IP40

VI. 기계 구조 매개 변수

파이프라인 인터페이스: 1/4-NPT 외부 스레드

센서 채널 내부 지름 6mm

가스 경로 구멍 재료: 304 스테인레스 스틸

수평, 수직 다방향 설치를 지원합니다.

VII. 제품 특성

극저압 손실, 공급 가스 파이프 라인의 압력 저하를 유발하지 않습니다

넓은 범위 비율, 안정적으로 0.5SLPM 작은 가스 흐름 속도를 측정 할 수 있습니다

표준 4 - 산업용 전류 출력 20mA, 전선 연결 단순, 대부분의 산업용 제어 장비와 호환

디스플레이가없는 컴팩트 인체, 설치 공간을 절약하고 장비 가스 경로 내부에 통합 할 수 있습니다.

산업용 전자기 반장애 EMC, 실험실, 반도체, 용접 장비 조건에 호환

VIII. 애플리케이션 산업 시나리오 (수출 SEO 키워드 임베딩)

실험실 가스 공급 회로, 산소 생산 장비 가스 경로 모니터링, 용접 보호 가스, 반도체 공정 가스, 압축 공기 파이프 라인 감지, 연료 전지 입구 가스,환경 공기 샘플링 장치, 비활성 가스 공급 시스템
