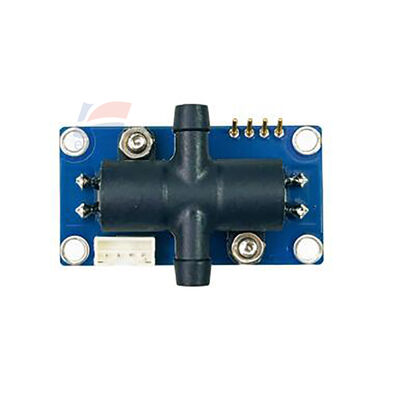

YJJ DM-OFC-B3 초음파 산소 농도 유량 센서 TOF O2 모듈 (향상된 EMC 기능 포함)

제품 설명:

YJJ DM-OFC-B3 초음파 산소 농도 흐름 센서

특징:

DM-OFC-B3 초음파 산소 농도 흐름 센서

매개 변수 설명

모델: DM-OFC-B3, TOF 초음파 비행 시간 차이 방법, DM-OFC 시리즈의 최고 구성 버전, ** 온도 및 압력 이중 보상 + 향상된 EMC 반 간섭 **초고 흐름의 의료 호흡기 및 HFNC 고 흐름의 산소 치료 장비와 호환; 오2/N2 바이너리 혼합 가스만

기본 정보

- 모델: DM-OFC-B3

- 탐지 원칙: TOF 초음파 비행 시간

- 측정 매개체: 산소 + 질소 바이너리 혼합 가스 (PSA 산소 생산 / 환기 출력 가스)

- 응용 프로그램: 의료용 호흡기, HFNC 고 흐름 산소 치료 장치, 대 흐름 산업 산소 생산 장치; 산소 순수 + 가스 흐름의 동시 온라인 모니터링,ODM 완전 기계 통합, 오래된 장비 센서 교체

- 버전 위치: B0 기본 버전 → B1 향상 된 버전 → 압력 보상과 함께 B2 ** B3 플래그십 모델, 업그레이드 된 EMC, 더 강한 반전자기 간섭,의료 장비에 적합합니다**

핵심 측정 매개 변수

- O2 농도 범위: ** 20.5% ~ 95.6% VOL **

- 농도 해상도: 0.1% VOL

- 농도 정확도: ±1.2% FS (5 ~ 50 °C, 온도 및 압력 이중 보상)

- 흐름 범위: **0 ~ 30 L/min**

- 흐름 해상도: 0.1 L/min

- 흐름 정확도: ±0.2 L/min

- 반응 시간 T90: ≤0.8s

- 사전 난방: 전원 가동 빠른 시작, 2 분 이내에 완전한 정확도에 도달

전기 매개 변수

- 공급 전압: DC 5V ~ 12V (일반 DC12V)

- 평균 작동 전류: ≤50mA

- 통신 출력: UART TTL 3.3V (9600 바드 속도), 선택 RS485

- 내장: ** 두 번째 온도 + 압력 보상 알고리즘 + 향상 된 EMC 전자기 호환성 **, 모터와 스위치 전원 공급 장치 간섭의 존재에서 안정적인 측정

환경 조건

- 작업 온도: 5°C ~ 50°C

- 작업 습도: 5 ~ 85% RH, ** 응축이 없습니다 **

- 최대 허용 압력: 180kPa

- 샘플 가스 요구 사항: 사전 필터링 및 탈습, 액체 물, 먼지, CO2/VOC 및 기타 불순물 가스가 없습니다.

- 서비스 수명: ≥10 년, 전기 화학 소모 요소가 없습니다, 오랜 기간 자주 정렬되지 않습니다.

물리적 사양

- 크기: 120.5 × 22 × 22mm

- 무게: 25g

- 가스 경로: 가스 경로 직선, 극히 낮은 압력 손실, 입력 및 출구 가스의 방향 제한이 없습니다, 파이프 라인 통합에 적합

제품 판매점

1. TOF 초음파 기술, ** 산소 순수 + 흐름 속도 매개 변수를 동시에 수집 **, 단일 모듈은 2 센서를 대체

2온도 및 압력 이중 보상 + 향상 된 EMC, 전기 자기 간섭 방지, 의료 장비의 복잡한 전기 자기 조건에 적합

3흐름 속도 상단 한계 30L/min로 증가, 환기에 적합, 큰 흐름 HFNC 높은 흐름 산소 치료 장비

4사용 가능한 요소가 없으며, 긴 사용 기간, 나중에 캘리브레이션 및 유지보수 비용을 줄입니다.

5UART 디지털 시리즈 출력, 임베디드 메인보드 연결에 편리, ODM 개발 및 의료 장비 유지 보수 교체 지원
