제품 상세 정보:
|
| 측정 정확도: | ±(2 + 0.5%FS) | 집요함: | 0.5% |
|---|---|---|---|
| 최대 작동 압력: | 200kPa | 최대 압력 손실: | ≤ 150파스칼 |
| 응답 시간: | ≤ 50ms | 공급 전압: | 5~15VDC |
| 작동 전류: | ≤ 30 마 | 신호 출력: | + 0.5~4.5V 아날로그 |
| 강조하다: | MEMS 열가스 흐름 센서,의료용 호흡기 공기 흐름 센서,가스 분석기 흐름 센서 보증 |
||
제품 설명:

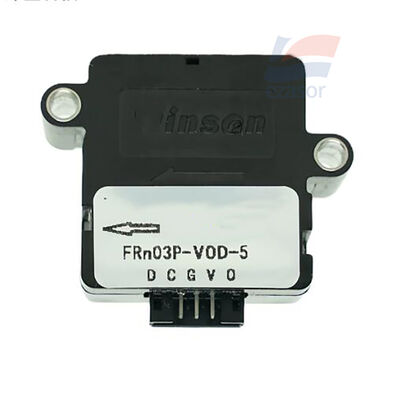

YJJ FRn03H MEMS 열 미세 가스 질량 흐름 센서 50~2000SCCM 가스 분석기 및 의료 환기에 사용
특징:
FRn03H MEMS 열 미세 가스 흐름 센서
원리: MEMS 열 질량 흐름, ** 직접 질량 흐름을 측정, 온도 및 압력 보상 필요**; FRn03H는 FR03H의 업그레이드 버전입니다.0점 안정성이 현저히 향상된낮은 압력 손실, 미세 흐름 측정 능력.
코어 흐름 매개 변수
- 선택적 범위: **50 / 100 / 200 / 300 / 400 / 500 / 1000 / 2000 SCCM (0.05 ~ 2 SLM) ** 공장에서 공기 (20 ° C, 101.325kPa) 와인센 엘리...
- 측정 정확도: ± 2 + 0.5% FS
- 반복성 0. 5%
- 최대 작업 압력: 200kPa
- 최대 압력 손실: ≤150 Pa (낮은 압력 손실, 마이크로 흐름 시스템에 적합)
- 반응 시간: ≤50 ms
- 측정 매체: 건조하고 깨끗하고 부식적이지 않은 가스 (공기, N2, O2, 등)
전기 매개 변수
- 공급 전압: ** 5 ~ 15 VDC **
- 작동 전류: ≤30mA
- 신호 출력: ** I2C 디지털 + 0.5~4.5V 아날로그 전압** 듀얼 출력
- I2C 통신 속도: 100 kHz
- 전기 인터페이스: PH2.0-5P 플러그 / 2.54mm 5P 소켓 (어떤 옵션)
환경 매개 변수
- 작업 온도: 0°C ~ +50°C
- 보관 온도: -20°C ~ +65°C
- 기계적 인터페이스: DN3 유연 튜브 빠른 연결 인터페이스
제품 특징
1MEMS 열 질량 흐름, 직접 질량 흐름 출력, 온도 및 압력 보상 필요
2. FRn03H 업그레이드 버전, 더 작은 제로 드리프트, 더 강한 풀 스케일 안정성
3매우 낮은 압력 손실, 마이크로 흐름 가스 비율에 적합하고 정확한 가스 공급 제어
4이중 신호 출력, 마이크로 컨트롤러에 의해 쉽게 획득을 위해 디지털 I2C, 전통적인 획득 보드와 호환되는 아날로그 전압
5작은 크기, 휴대용 분석기 및 의료 장비에 통합하기 편리
전형적인 응용
1. 가스 분석기 및 연소 가스 분석기 내부 샘플 가스 흐름 모니터링 (당신의 이전 Solman 연소 가스 분석기와 호환)
2의료 장비: 호흡기, 마취 기계, 산소 공급을 위한 마이크로 흐름 모니터링
3가스 비율 및 가스 희석 장치, 실험실에서 미세 가스 제어
4연료전지, 가스 누출 감지, 작은 산업용 공기 회로에 대한 흐름 모니터링
사양:
| 전원 공급 전압 | 5 - 15 VDC |
| 작동 전류 | ≤ 30mA |
| 신호 출력 | I2C 디지털 + 0.5 - 4.5V 아날로그 전압 |
| 전기 인터페이스 | PH2.0-5P 플러그 / 2.54mm 5핀 소켓 |
| 낮은 경로 절단 주파수 FLPF | 7Hz |
![]()
